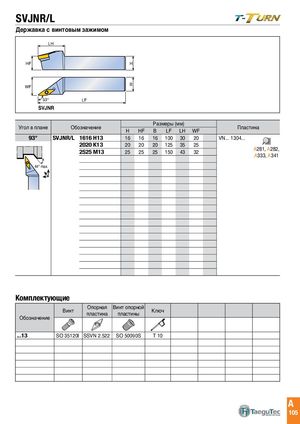

Каталог TaeguTec токарные инструменты 2020 - 2021 - страница 108
Навигация
Каталог TaeguTec вращающиеся инструменты 2020 - 2021
SVJNR/L
LH WF B HF H 93° LF B WF 93° LF SVJNR
| Угол в плане | Обозначение | H | HF | Раз B | меры( LF | мм) LH | WF | Пластина |
| 93° | SVJNR/L 1616 H13 | 16 | 16 | 16 | 100 | 30 | 20 | VN... 1304... |
| 2020 K13 | 20 | 20 | 20 | 125 | 35 | 25 | A21A22 | |
| 2525 M13 | 25 | 25 | 25 | 150 | 43 | 32 | 8,8, A333A341 | |
| 44° max. | , |
44° max.
Комплектующие
| Винт | Опорная пластина | Винт опорной пластины | Ключ | |
| Обозначение | ||||
| ...13 | SO 35120I | SSVN 2.522 | SO 50090S | T 10 |
