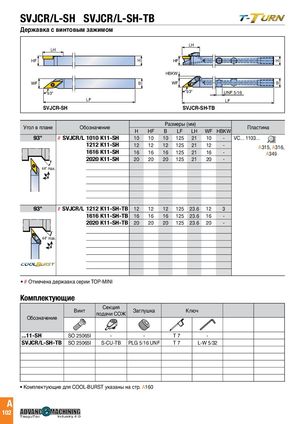

SVJCR/L-SH SVJCR/L-SH-TB
| HF | H | LH | |
| LH |
| HF | H | HF | H | |||||
| WF | B | |||||||
| HBKW | ||||||||
| 93° | ||||||||
| WF | LF | B | WF | B |
| 93° | 93° | UNF 5/16 | ||
| LF | LF | |||
| SVJCR-SH | SVJCR-SH-TB | |||
| Размеры (мм) |
Угол в плане Обозначение Пластина
H HF B LF LH WF HBKW
| 93° | # SVJCR/L 1010 K11-SH | 10 | 10 | 10 125 21 | 10 | VC... 1103... - | ||
| 1212 K11-SH | 12 | 12 | 12 125 21 | 12 | A315, A316, - | |||
| 1616 K11-SH | 16 | 16 | 16 125 21 | 16 | A349 - | |||
| 2020 K11-SH | 20 | 20 | 20 125 21 | 20 | - | |||
| 44° max. | ||||||||
| 44° max. | ||||||||
| 93° | # SVJCR/L 1212 K11-SH-TB | 12 | 12 | 12 125 | 23.6 | 12 | 3 | |
| 1616 K11-SH-TB | 16 | 16 | 16 125 | 23.6 | 16 | - | ||
| 2020 K11-SH-TB | 20 | 20 | 20 125 | 23.6 | 20 | - |
44° max.
# Отмечена державка серии TOP-MINI
Комплектующие
| Винт | Секция подачи СОЖ | Заглушка | Кл | юч | |
| Обозначение | |||||
| ...11-SH | SO 25065I | - | - | T 7 | - |
| SVJCR/L-SH-TB | SO 25065I | S-CU-TB | PLG 5/16 UNF | T 7 | L-W 5/32 |
LH
HBKW WF B 93° UNF 5/16 LF TaeguTec Industry 4.0
