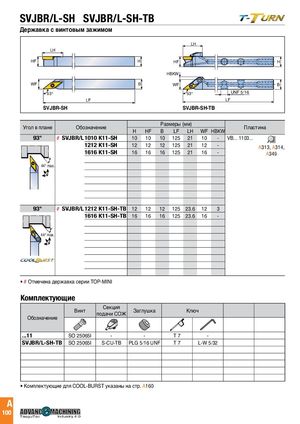

SVJBR/L-SH SVJBR/L-SH-TB
LH Державка с винтовым зажимом HF H LH LH
| HF | H | HF | H | |||||
| WF | B | |||||||
| 93° | HBKW | |||||||
| LF | ||||||||
| WF | B | WF | B |
| 93° | 93° | UNF 5/16 | ||
| LF | LF | |||
| SVJBR-SH | SVJBR-SH-TB | |||
| Размеры (мм) |
Угол в плане Обозначение Пластина
H HF B LF LH WF HBKW
| 93° | # SVJBR/L1010 K11-SH | 10 | 10 | 10 125 21 | 10 | - | VB... 1103... | |||
| 1212 K11-SH | 12 | 12 | 12 125 21 | 12 | - | A313, A314, | ||||
| 1616 K11-SH | 16 | 16 | 16 125 21 | 16 | - | A349 |
44° max.
44° max.
| 93° | # SVJBR/L1212 K11-SH-TB | 12 | 12 | 12 125 | 23.6 | 12 | 3 | |
| 1616 K11-SH-TB | 16 | 16 | 16 125 | 23.6 | 16 | - |
44° max.
LH # Отмечена державка серии TOP-MINI
Комплектующие
HF H
| Винт | Секция подачи СОЖ | Заглушка | Кл | юч | |
| Обозначение | |||||
| ...11 | SO 25065I | - | - | T 7 | - |
| SVJBR/L-SH-TB | SO 25065I | S-CU-TB | PLG 5/16 UNF | T 7 | L-W 5/32 |
WF B 93° UNF 5/16
