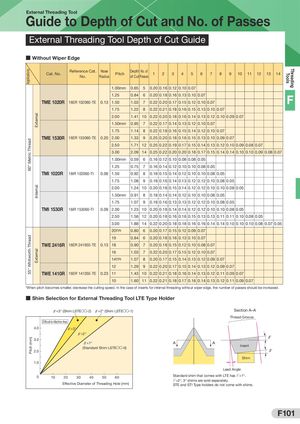

Общий каталог Sumitomo 2019 - 2020 - страница 415

Applications60° Metric Thread55° Whitworth ThreadPitch (mm) ExternalInternalExternal Tools Threading External Threading Tool Guide to Depth of Cut and No. of Passes External Threading Tool Depth of Cut Guide ■ Without Wiper Edge Cat. No. Reference Cat. NoseNo.RadiusPitchDepth No. ofof Cut Passes123 4 5 6 7 8 9 10 11 12 13 14 1.00mm 0.65 5 0.20 0.16 0.12 0.10 0.07 1.25 0.84 6 0.20 0.18 0.16 0.13 0.10 0.07TME 1020R16ER 102060-TE0.131.501.0370.22 0.20 0.17 0.15 0.12 0.10 0.07F 1.75 1.22 8 0.22 0.21 0.18 0.16 0.15 0.13 0.10 0.07 2.00 1.41 10 0.22 0.20 0.18 0.16 0.14 0.13 0.12 0.10 0.09 0.07 1.50mm 0.95 7 0.22 0.17 0.14 0.13 0.12 0.10 0.07 1.75 1.14 8 0.22 0.18 0.16 0.15 0.14 0.12 0.10 0.07 TME 1530R 16ER 153060-TE 0.20 2.00 1.33 9 0.25 0.20 0.18 0.16 0.15 0.13 0.10 0.09 0.07 2.50 1.71 12 0.25 0.22 0.19 0.17 0.15 0.14 0.13 0.12 0.10 0.09 0.08 0.07 3.00 2.09 14 0.25 0.22 0.20 0.20 0.18 0.17 0.15 0.14 0.14 0.10 0.10 0.09 0.08 0.07 1.00mm 0.59 6 0.16 0.12 0.10 0.08 0.08 0.05 1.25 0.75 7 0.16 0.14 0.12 0.10 0.10 0.08 0.05 TMI 1020R 16IR 102060-TI 0.06 1.50 0.92 8 0.18 0.15 0.14 0.12 0.10 0.10 0.08 0.05 1.75 1.08 9 0.18 0.16 0.14 0.13 0.12 0.12 0.10 0.08 0.05 2.00 1.24 10 0.20 0.18 0.15 0.14 0.12 0.12 0.10 0.10 0.08 0.05 1.50mm 0.91 8 0.18 0.14 0.14 0.12 0.10 0.10 0.08 0.05 1.75 1.07 9 0.18 0.16 0.13 0.13 0.12 0.12 0.10 0.08 0.05 TMI 1530R 16IR 153060-TI 0.09 2.00 1.23 10 0.20 0.18 0.14 0.14 0.12 0.12 0.10 0.10 0.08 0.05 2.50 1.56 12 0.20 0.18 0.16 0.16 0.15 0.13 0.13 0.11 0.11 0.10 0.08 0.05 3.00 1.88 14 0.22 0.20 0.18 0.18 0.16 0.16 0.14 0.14 0.10 0.10 0.10 0.08 0.07 0.05 20TPI 0.80 6 0.20 0.17 0.15 0.12 0.09 0.07 19 0.84 6 0.20 0.18 0.16 0.13 0.10 0.07 TWE 2416R 16ER 241655-TE 0.13 18 0.90 7 0.20 0.18 0.15 0.12 0.10 0.08 0.07 16 1.03 7 0.22 0.20 0.17 0.15 0.12 0.10 0.07 14TPI 1.07 8 0.20 0.17 0.15 0.14 0.13 0.12 0.09 0.07 12 1.29 9 0.22 0.20 0.17 0.15 0.14 0.13 0.12 0.09 0.07 TWE 1410R 16ER 141055-TE 0.23 11 1.43 10 0.22 0.21 0.18 0.16 0.14 0.13 0.12 0.11 0.09 0.07 10 1.60 11 0.22 0.21 0.18 0.17 0.16 0.14 0.13 0.12 0.11 0.09 0.07 *When pitch becomes smaller, decrease the cutting speed. In the case of inserts for internal threading without wiper edge, the number of passes should be increased. ■ Shim Selection for External Threading Tool LTE Type Holder T=3° (Shim LSTESS-2) T=2° (Shim LSTESS-1) Section A–A Thread Groove Dif cult-to-Machine Area D D 4.0 T=3° T=2° 3.0 T T=1°(Standard Shim LSTESS-0) A A Insert 2.0 T Shim 1.0 Lead Angle 0 10 20 30 40 50 60 Standard shim that comes with LTE has Y=1°. Y=2°, 3° shims are sold separately. Effective Diameter of Threading Hole (mm) STE and STI Type holders do not come with shims. F101
