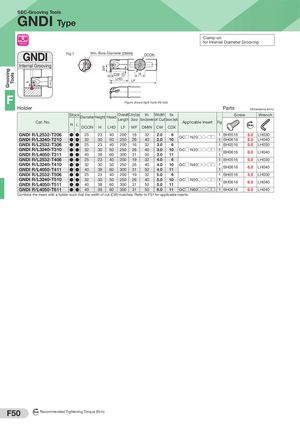

Clamp-on for Internal Diameter Grooving Internal
GNDI Fig 1 Min. Bore Diameter (DMIN)
DCON
CW H LHD LF
Figure shows right hand (R) tool.
Dimensions (mm)
Stock Overall Cutting Edge Min. Width Max. Screw Wrench
Diameter Height Head
Length Distance Bore Diameter of CutGroove Depth
Cat. No. Applicable Insert Fig
R L N m
DCON H LHD LF WF DMIN CW CDX
GNDI R/L2532-T206 25 23 40 200 16 32 2.0 6 1 BH0516 5.0 LH030
GC□ N20○○-□□
| GNDI R/L3240-T210 | 32 | 30 | 50 | 250 | 26 | 40 | 2.0 | 10 | 1 BH0616 | 6.0 | LH040 | |||
| GNDI R/L2532-T306 | 25 | 23 | 40 | 200 | 16 | 32 | 3.0 | 6 | 1 BH0516 | 5.0 | LH030 | |||
| GNDI R/L3240-T310 | 32 | 30 | 50 | 250 | 26 | 40 | 3.0 | 10 | GC□ N30○○-□□ | 1 | ||||
| GNDI R/L4050-T311 | BH0616 | 6.0 | LH040 |
| GNDI R/L2532-T406 | 25 | 23 | 40 | 200 | 19 | 32 | 4.0 | 6 | 1 BH0516 | 5.0 | LH030 | |||
| GNDI R/L3240-T410 | 32 | 30 | 50 | 250 | 26 | 40 | 4.0 | 10 | GC□ N40○○-□□ | 1 | ||||
| BH0616 | 6.0 | LH040 | ||||||||||||
| GNDI R/L4050-T411 | 40 | 38 | 60 | 300 | 31 | 50 | 4.0 | 11 | 1 | |||||
| GNDI R/L2532-T506 | 25 | 23 | 40 | 200 | 19 | 32 | 5.0 | 6 | 1 BH0516 | 5.0 | LH030 | |||
| GNDI R/L3240-T510 | 32 | 30 | 50 | 250 | 26 | 40 | 5.0 | 10 | GC□ N50○○-□□ | 1 | ||||
| GNDI R/L4050-T511 | BH0616 | 6.0 | LH040 |
GNDI R/L4050-T611 40 38 60 300 31 50 6.0 11 GC□ N60○○-□□ 1 BH0616 6.0 LH040
Combine the insert with a holder such that the width of cut (CW) matches. Refer to F51 for applicable inserts.
