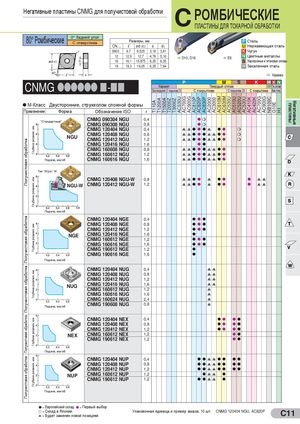

Общий каталог Sumitomo 2012 - страница 65
Навигация
Каталог Sumitomo монолитные фрезы
Каталог Sumitomo инструмент для отрезки
Каталог Sumitomo специальные торцевые фрезы
Каталог Sumitomo твердосплавные заготовки
Каталог Sumitomo микроинструмент
Общий каталог Sumitomo 2018 - 2019
Негативные пластины CNMG для получистовой обработки C РОМБИЧЕСКИЕ
80° Ромбические 0° Задний угол Размеры, мм P Сталь С отверстием l
CN ød s d M Нержавеющая сталь
– – (IC) 1
| 0903.. | 9,7 | 9,525 | 3,18 | 3,81 | K Чугун |
| 12 | 12,9 | 12,7 | 4,76 | 5,16 | N Цветные металлы |
| a E8 a D10, D16 | |||||
| 16 | 16,1 | 15,875 | 6,35 | 6,35 | S Жаропрочные и титановые сплавы |
| 19 | 19,3 | 19,05 | 6,35 | 7,94 | H Закаленная сталь |
| Керамика 1 |
CNMG llllll n-nn P M S K H K N
Кермет Твердый сплав 1 Тв. сплав
| Без покрытия Спокрытием ZX | С покрытием | С покрытием ZX | С покрытием | Безпокр. | |
| M-Класс Двусторонние, стружколом сложной формы |
Применение Форма Обозначение ISO r
| CNMG 090304 NGU | 0,4 | l m | ||
| ”Стандартный” | ||||
| CNMG 090308 NGU | 0,8 | l m | ||
| CNMG 120404 NGU | 0,4 | s s l l l s | l l m | |
| CNMG 120408 NGU | 0,8 | s s l l l s s l l | m | |
| NGU | ||||
| CNMG 120412 NGU | 1,2 | s s l l l s s l l | m | |
| CNMG 120416 NGU | 1,6 | l l | ||
| CNMG 160608 NGU | 0,8 | s s l l l s s l l | ||
| CNMG 160612 NGU | 1,2 | s s l l l s s l l | ||
| Подача мм об CNMG 160616 NGU | 1,6 | s s l l l s s l l |
Тип ”Wiper” W
| CNMG 120408 NGU-W | 0,8 | s s l l | s | l l | l | s s | |
| NGU-W | CNMG 120412 NGU-W | 1,2 | s s l l | s | l l | l | s s |
Подача, мм/об
NGE
Подача, мм/об
NUG
Подача, мм/об
NEX
Подача, мм/об
NUP
| CNMG 120404 NGE | 0,4 | l l l | ||
| CNMG 120408 NGE | 0,8 | l l l | ||
| CNMG 120412 NGE | 1,2 | l l l | ||
| CNMG 120416 NGE | 1,6 | l | ||
| CNMG 160612 NGE | 1,2 | l l l | ||
| CNMG 160616 NGE | 1,6 | l l l | ||
| CNMG 190612 NGE | 1,2 | l | ||
| CNMG 190616 NGE | 1,6 | l | ||
| CNMG 120404 NUG | 0,4 | s s | ||
| CNMG 120408 NUG | 0,8 | s s | ||
| CNMG 120412 NUG | 1,2 | s s | ||
| CNMG 120416 NUG | 1,6 | s s | ||
| CNMG 160612 NUG | 1,2 | s | ||
| CNMG 160616 NUG | 1,6 | s | ||
| CNMG 160624 NUG | 2,4 | s | ||
| CNMG 190608 NUG | 0,8 | s | ||
| CNMG 120404 NEX | 0,4 | l l l l | ||
| CNMG 120408 NEX | 0,8 | l l l l | ||
| CNMG 120412 NEX | 1,2 | l l l l | ||
| CNMG 160612 NEX | 1,2 | l l | ||
| CNMG 190612 NEX | 1,2 | l l | ||
| CNMG 120404 NUP | 0,4 | l l s s l l | l l | |
| CNMG 120408 NUP | 0,8 | l l s s l l | l l | |
| CNMG 120412 NUP | 1,2 | l l s s l l | l l | |
| CNMG 160612 NUP | 1,2 | l s s | l | |
| CNMG 190612 NUP | 1,2 | l l s s | l |
l = Склад в Японии Упаковочная единица и пример заказа; 10 шт. CNMG 120404 NGU, AC820P C11
