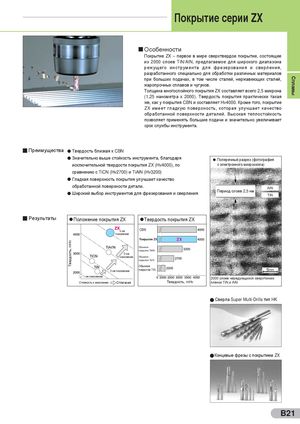

Общий каталог Sumitomo 2012 - страница 51

Сплавы Покрытие серии ZX Особенности Покрытие ZX – первое в мире сверхтвердое покрытие, состоящее из 2000 слоев TiN/AlN, предлагаемое для широкого диапазона режущего инструмента для фрезерования и сверления, разработанного специально для обработки различных материалов при больших подачах, в том числе сталей, нержавеющих сталей, жаропрочных сплавов и чугунов. Толщина многослойного покрытия ZX составляет всего 2,5 микрона (1,25 нанометра х 2000). Твердость покрытия практически такая же, как у покрытия CBN и составляет Hv4000. Кроме того, покрытие ZX имеет гладкую поверхность, которая улучшает качество обработанной поверхности деталей. Высокая теплостойкость позволяет применять большие подачи и значительно увеличивает срок службы инструмента. Преимущества l Твердость близкая к CBN l Значительно выше стойкость инструмента, благодаря l Поперечный разрез (фотография исключительной твердости покрытия ZX (Hv4000), по с электронного микроскопа) сравнению с TiCN (Hv2700) и TiAlN (Hv3200) l Гладкая поверхность покрытия улучшает качество обработанной поверхности детали. AlN l Широкий выбор инструментов для фрезерования и сверления Период слоев 2,5 нм TiN Результаты l Положение покрытия ZX l Твердость покрытия ZX 4-ое CBN поколение Покрытие ZX ZX Обычное покрытие TiAlN 3-ое поколение Обычное покрытие TiCN Обычное 2-ое поколение покрытие TiN 1-ое поколение 2000 слоев чередующихся сверхтонких Стойкость к окислению Отличная Твердость, mHv пленок TiN и AlN Сверла Super Multi-Drills тип HK Концевые фрезы с покрытием ZX B21 Твердость, mHv
