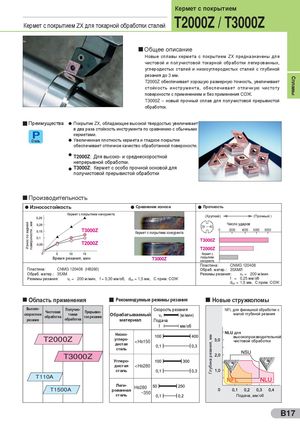

Общий каталог Sumitomo 2012 - страница 47

Кермет с покрытием Кермет с покрытием ZX для токарной обработки сталей T2000Z / T3000Z Общее описание Новые сплавы кермета с покрытием ZX предназначены для чистовой и получистовой токарной обработки легированных, углеродистых сталей и низкоуглеродистых сталей с глубиной резания до 3 мм. Сплавы T2000Z обеспечивает хорошую размерную точность, увеличивает стойкость инструмента, обеспечивает отличную чистоту поверхности с применением и без применения СОЖ. T3000Z – новый прочный сплав для получистовой прерывистой обработки. Преимущества l Покрытие ZX, обладающее высокой твердостью увеличивает в два раза стойкость инструмента по сравнению с обычными керметами. Сталь l Увеличенная плотность кермета и гладкое покрытие обеспечивает отличное качество обработанной поверхности. l T2000Z: Для высоко- и среднескоростной непрерывной обработки. l T3000Z: Кермет с особо прочной основой для получистовой прерывистой обработки Производительность l Износостойкость l Сравнение износа l Прочность Кермет с покрытием конкурента (Хрупкий) (Прочный ) поверхности , мм Число ударов Износ по задней T3000Z 0 2000 4000 6000 8000 Кермет с покрытием конкурента l l l l T3000Z T2000Z T2000Z Кермет с Время резания, мин покрытием T3000Z конкурента Пластина: CNMG 120408 Пластина: CNMG 120408 (HB260) Обраб. матер.: 35ХМЛ Обраб. матер.: 35ХМ Режимы резания: vc = 200 м/мин Режимы резания: vc = 200 м/мин, f = 0,30 мм/об, doc = 1,5 мм, С прим. СОЖ f = 0,25 мм/об doc = 1,5 мм, С прим. СОЖ Область применения Рекомендуемые режимы резания Новые стружколомы Высоко- Получис- Скорость резания NFL для финишной обработки с Чистовая Прерывис- малой глубиной резания скоростное обработка товая тое резание Обрабатываемый vc l l (м/мин) резание обработка материал Подача f l l мм/об Низко- NLU для Глубина резания, мм высокопроизводительной T2000Z углеро- < HB150 чистовой обработки дистая сталь T3000Z Углеро- дистая < HB280 сталь T110A Леги- HB280 T1500A рованная сталь ~350 Подача, мм/об B17
