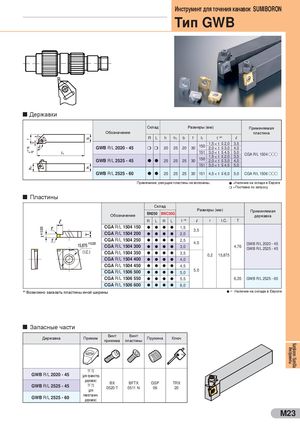

Инструмент для точения канавок SUMIBORON Тип GWB Державки Склад Размеры (мм) Применяемая Обозначение пластина R L h h1 b f l1 t (*) l f 1,5 < t ≤ 2,0 3,5 GWB R/L 2020 - 45 m m 20 25 20 30 150 2,0 < t ≤ 3,0 4,0 151 3,0 < t ≤ 4,5 5,0 CGA R/L 1504 lll 1,5 < t ≤ 2,0 3,5 GWB R/L 2525 - 45 l l 25 25 25 30 150 2,0 < t ≤ 3,0 4,0 151 3,0 < t ≤ 4,5 5,0 GWB R/L 2525 - 60 l l 25 25 25 30 151 4,5 < t ≤ 6,0 5,0 CGA R/L 1506 lll Примечание: режущие пластины не включены. l =Наличие на складе в Европе m = Поставка по запросу Пластины Склад Размеры (мм) Применяемая Обозначение BN250 BNC30G державка l R L R L t (* ) l r I.C. T CGA R/L 1504 150 l l l l 1,5 3,5 CGA R/L 1504 200 l l l l 2,0 CGA R/L 1504 250 l l l l 2,5 4,0 GWB R/L 2020 - 45 CGA R/L 1504 300 l l l l 3,0 4,76 GWB R/L 2525 - 45 CGA R/L 1504 350 l l l l 3,5 0,2 15,875 CGA R/L 1504 400 l l l l 4,0 CGA R/L 1504 450 l l l l 4,5 CGA R/L 1506 500 5,0 l l l l 5,0 CGA R/L 1506 550 l l l l 5,5 6,35 GWB R/L 2525 - 60 CGA R/L 1506 600 l l l l 6,0 *) Возможно заказать пластины иной ширины l = Наличие на складе в Европе Запасные части Винт Винт Державка Прижим Пружина Ключ прижима пластины Sumiboron / SumiDia Инструменты TF 72 GWB R/L 2020 - 45 (для правостор. державок) BX BFTX GSP TRX GWB R/L 2525 - 45 TF 73 0520 T 0511 N 06 20 (для левосторонн. GWB R/L 2525 - 60 державок) M23
