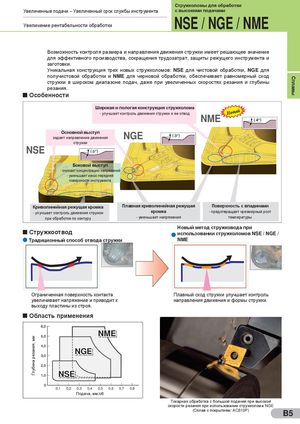

Общий каталог Sumitomo 2012 - страница 35

Сплавы Стружколомы для обработки Увеличенные подачи – Увеличенный срок службы инструмента с высокими подачами Увеличение рентабельности обработки NSE / NGE / NME Возможность контроля размера и направления движения стружки имеет решающее значение для эффективного производства, сокращения трудозатрат, защиты режущего инструмента и заготовки. Уникальная конструкция трех новых стружколомов: NSE для чистовой обработки, NGE для получистовой обработки и NME для черновой обработки, обеспечивает равномерный сход стружки в широком диапазоне подач, даже при увеличенных скоростях резания и глубины резания. Особенности Широкая и пологая конструкция стружколома- улучшает контроль движения стружки и ее отводНовый NME Основной выступзадает направление движенияNGE стружки NSE Боковой выступ - снижает концентрацию напряжений - уменьшает износ передней поверхности инструмента Криволинейная режущая кромка Плавная криволинейная режущая Поверхность с впадинами - улучшает контроль движения стружки кромка - предотвращает чрезмерный рост при обработке по контуру - уменьшает напряжения температуры Новый метод стружковода при Стружкоотвод использовании стружколомов NSE / NGE / Традиционный способ отвода стружки NME Ограниченная поверхность контакта Плавный сход стружки улучшает контроль увеличивает напряжение и приводит к направления движения и формы стружки. выходу пластины из строя. Область применения NME NGE NSE 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 Подача, мм/об Токарная обработка с большой подачей при высокой скорости резания при использовании стружколома NGE (Сплав с покрытием: AC810P) B5 Глубина резания, мм
