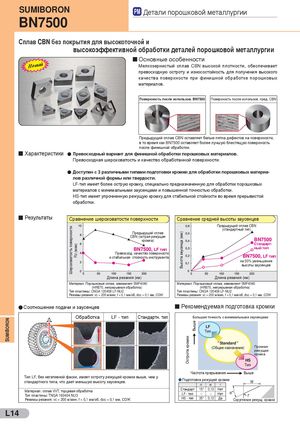

Общий каталог Sumitomo 2012 - страница 326

SUMIBORON PM Детали порошковой металлургии BN7500 Сплав CBN без покрытия для высокоточной и высокоэффективной обработки деталей порошковой металлургии - Основные особенности Новый Мелкозернистый сплав CBN высокой плотности, обеспечивает превосходную остроту и износостойкость для получения высокого качества поверхности при финишной обработке порошковых материалов. Поверхность после использов. BN7500 Поверхность после использов. пред. CBN Предыдущий сплав CBN оставляет белые пятна дефектов на поверхности, в то время как BN7500 оставляет более лучшую блестящую поверхность после финишной обработки. - Характеристики l Превосходный вариант для финишной обработки порошковых материалов. Превосходная шероховатость и качество обработанной поверхности. l Доступен с 3 различными типами подготовки кромки для обработки порошковых материа- лов различной формы или твердости. LF-тип имеет более острую кромку, специально предназначенную для обработки порошковых материалов с минимальными заусенцами и повышенной точностью обработки. HS-тип имеет упрочненную режущую кромку для стабильной стойкости во время прерывистой обработки. - Результаты Сравнение шероховатости поверхности Сравнение средней высоты заусенцев Предыдущий сплав CBN Шероховатость поверхности (стандартный тип) Предыдущий сплав Высота заусенца (мм) CBN (острая режущая кромка) BN7500 Стандарт- Rz (мкм) BN7500, LF тип ный тип Превосход. качество поверхности и стабильная стойкость инструмента BN7500, LF тип на 50% уменьшение высоты заусенцев Длина резания (км) Длина резания (км) Материал: Порошковый сплав, эквивалент SMF4040 Материал: Порошковый сплав, эквивалент SMF4040 (HRB70, непрерывная обработка) (HRB70, непрерывная обработка) Тип пластины: CNGA 120408 LF-NU2 Тип пластины: CNGA 120408 LF-NU2 Режимы резания: vc = 200 м/мин, f = 0,1 мм/об, doc = 0,1 мм, СОЖ Режимы резания: vc = 200 м/мин, f = 0,1 мм/об, doc = 0,1 мм, СОЖ Соотношение подачи и заусенцев - Рекомендуемая подготовка кромки Обработка LF - тип Стандартн. тип Большая точность с минимальными заусенцами SUMI BORON Выше LF Тип Острота кромки ”Standard ” (Общее назначение) Прочная режущая кромка HS Тип Частота прерывания Выше Тип LF, без негативной фаски, имеет остроту режущей кромки выше, чем у Подготовка режущей кромки стандартного типа, что дает меньшую высоту заусенцев. α w r Стандарт 15° 0,12 Нет Материал: сплав VVT, торцевая обработка Тип пластины: TNGA 160404 NU3 LF - тип – – Нет Режимы резания: vc = 200 м/мин, f = 0,1 мм/об, doc = 0,1 мм, СОЖ HS - тип 35° 0,12 Да Скругление режущ. кромки L14
