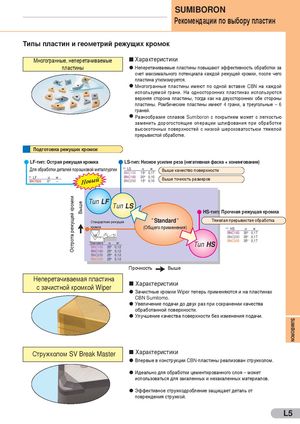

Общий каталог Sumitomo 2012 - страница 317

SUMIBORON Рекомендации по выбору пластин Типы пластин и геометрий режущих кромок Многогранные, неперетачиваемые - Характеристики пластины l Неперетачиваемые пластины повышают эффективность обработки за счет максимального потенциала каждой режущей кромки, после чего пластина утилизируется. l Многогранные пластины имеют по одной вставке CBN на каждой используемой грани. На односторонних пластинах используются верхняя сторона пластины, тогда как на двухсторонних обе стороны пластины. Ромбические пластины имеют 4 грани, а треугольные – 6 граней. l Разнообразие сплавов Sumiboron с покрытием может с легкостью заменить дорогостоящие операции шлифования при обработке высокоточных поверхностей с низкой шероховатостьюи тяжелой прерывистой обработке. Подготовка режущих кромок LF-тип: Острая режущая кромка LS-тип: Низкое усилие реза (негативная фаска + хонингование) Для обработки деталей порошковой металлургии ( ) * LS α w Выше качество поверхности BNC100 15° 0,17 ( ) * LF α w BNC160 20° 0,10 Выше точность размеров BN7500 0° – Новый BNC200 15° 0,10 Острота режущей кромки Тип LF Выше Тип LS HS-тип: Прочная режущая кромка Стандартная режущая ” Standard” Тяжелая прерывистая обработка кромка (Общего применения) ( ) * HS α w BNC160 30° 0,17 BNC200 35° 0,17 BNC300 35° 0,17 ”Standard ” α BNC100 25° w) 0,12 Тип HS BNC160 25° 0,12 BNC200 25° 0,12 BNC300 25° 0,12 Прочность Выше Неперетачиваемая пластина - Характеристики с зачистной кромкой Wiper l Зачистные кромки Wiper теперь применяются и на пластинах CBN Sumitomo. l Увеличение подачи до двух раз при сохранении качества обработанной поверхности. l Улучшение качества поверхности без изменения подачи. SUMI BORON Стружколом SV Break Master - Характеристики l Впервые в конструкции CBN-пластины реализован стружколом. l Идеально для обработки цементированного слоя – может использоваться для закаленных и незакаленных материалов. l Эффективное стружкодробление защищает деталь от повреждения стружкой. L5
