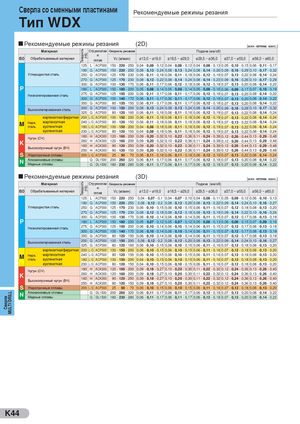

Тип Рекомендуемые режимы резания
| Р | екомендуемыере | жим | ы | реза | ния | [ (2D) | мин.-оптим.-макс.] |
| Материал | С ость ) | тр | ужколом | Скорость резания | Подача (мм/об) | ||
| ISO | Обрабатываемый материал | Тверд (НВ | с | плав и | Vc (м/мин) | ø13,0 ~ ø18,0 ø18,5 ~ ø29,0 ø29,5 ~ ø36,0 ø37,0 ~ ø55,0 | ø56,0 ~ ø65,0 |
| 125 | L | ACP300 | 150 -220- 250 | 0,04 -0,08- 0,12 0,04 -0,08- 0,12 0,04 -0,08- 0,13 0,05 -0,10- 0,15 | 0,06 -0,11- 0,17 | ||
| Углеродистая сталь | 190 250 | G G | ACP300 ACP300 | 150 -220- 250 125 -170- 230 | 0,08 -0,13- 0,24 0,08 -0,13- 0,24 0,08 -0,14- 0,26 0,09 -0,16- 0,29 0,06 -0,11- 0,18 0,06 -0,11- 0,18 0,06 -0,12- 0,19 0,07 -0,13- 0,22 | 0,10 -0,17- 0,32 0,08 -0,14- 0,24 | |
| 270 300 | G G | ACP300 ACP300 | 125 -170- 230 100 -130- 170 | 0,08 -0,13- 0,22 0,08 -0,14- 0,24 0,08 -0,14- 0,23 0,09 -0,16- 0,26 0,06 -0,11- 0,17 0,06 -0,12- 0,18 0,06 -0,12- 0,18 0,07 -0,13- 0,20 | 0,10 -0,17- 0,29 0,08 -0,14- 0,22 | ||
| P | Низколегированная сталь | 180 275 300 350 | L G G G | ACP300 ACP300 ACP300 ACP300 | 150 -180- 220 125 -150- 200 100 -140- 170 80 -120- 150 | 0,05 -0,08- 0,14 0,05 -0,08- 0,14 0,05 -0,08- 0,16 0,06 -0,09- 0,17 0,06 -0,11- 0,17 0,06 -0,11- 0,17 0,06 -0,12- 0,18 0,07 -0,13- 0,20 0,06 -0,11- 0,17 0,06 -0,11- 0,17 0,06 -0,12- 0,18 0,07 -0,13- 0,20 0,06 -0,11- 0,17 0,06 -0,11- 0,17 0,06 -0,12- 0,18 0,07- 0,13 -0,20 | 0,07 -0,10- 0,19 0,08 -0,14- 0,22 0,08 -0,14- 0,22 0,08 -0,14- 0,22 |
| Высоколегированная сталь | 200 325 | G G | ACP300 ACP300 | 100 -150- 200 80 -120- 160 | 0,08 -0,13- 0,24 0,08 -0,13- 0,24 0,08 -0,14- 0,26 0,09 -0,16- 0,29 0,06 -0,11- 0,18 0,06 -0,11- 0,18 0,06 -0,12- 0,19 0,07- 0,13 -0,22 | 0,10 -0,17- 0,32 0,08 -0,14- 0,24 | |
| маргенситная/ферритная | 200 L | /G | ACP300 | 100 -150- 200 | 0,06 -0,11- 0,18 0,06 -0,11- 0,18 0,06 -0,12- 0,19 0,07 -0,13- 0,22 | 0,08 -0,14- 0,24 | |
| M | маргенситная Нерж. | 240 L | /G | ACP300 | 90 -120- 150 | 0,06 -0,11- 0,18 0,06 -0,11- 0,18 0,06 -0,12- 0,19 0,07 -0,13- 0,22 | 0,08 -0,14- 0,24 |
| аусгенитная аусгенитная сталь | 180 L 230 L | /G /G | ACP300 ACP300 | 100 -150- 200 80 -120- 150 | 0,04 -0,08- 0,18 0,06 -0,11- 0,18 0,06 -0,12- 0,19 0,07 -0,13- 0,22 0,04 -0,08- 0,18 0,06 -0,11- 0,18 0,06 -0,12- 0,19 0,07- 0,13 -0,22 | 0,08 -0,14- 0,24 0,08 -0,14- 0,24 | |
| K | Чугун (СЧ) | 180 260 | H H | ACK300 ACK300 | 120 -160- 200 120 -160- 200 | 0,09 -0,20- 0,32 0,10 -0,22- 0,36 0,11 -0,24- 0,39 0,12 -0,26- 0,44 0,09 -0,20- 0,32 0,10 -0,22- 0,36 0,11 -0,24- 0,39 0,12- 0,26 -0,44 | 0,13 -0,29- 0,48 0,13 -0,29- 0,48 |
| Высокопрочный чугун (ВЧ) | 160 250 | H H | ACK300 ACK300 | 90 -120- 250 90 -120- 150 | 0,09 -0,20- 0,32 0,10 -0,22- 0,36 0,11 -0,24- 0,39 0,12 -0,26- 0,44 0,09 -0,20- 0,32 0,10 -0,22- 0,36 0,11 -0,24- 0,39 0,12 -0,26- 0,44 | 0,13 -0,29- 0,48 0,13 -0,29- 0,48 | |
| S | Жаропрочные сплавы | 200 L | /G | ACP300 | 25 -50 - 70 | 0,06 -0,11- 0,18 0,06 -0,11- 0,18 0,06 -0,12- 0,19 0,07 -0,13- 0,22 | 0,08 -0,14- 0,24 |
| N | Алюминиевые сплавы | G | DL1500 | 200 -260- 320 | 0,06 -0,11- 0,17 0,06 -0,11- 0,17 0,06 -0,12- 0,18 0,07 -0,13- 0,20 | 0,08 -0,14- 0,22 | |
| Медные сплавы | G | DL1500 | 180 -230- 280 | 0,06 -0,11- 0,17 0,06 -0,11- 0,17 0,06 -0,12- 0,18 0,07 -0,13- 0,20 | 0,08 -0,14- 0,22 |
| у р | р | [ | мин.-оптим.-макс.] | ||||
| Материал | С ость ) | тр | ужколом | Скорость резания | Подача (мм/об) | ||
| ISO | Обрабатываемый материал | Тверд (НВ | с | плав и | Vc (м/мин) | ø13,0 ~ ø18,0 ø18,5 ~ ø29,0 ø29,5 ~ ø36,0 ø37,0 ~ ø55,0 | ø56,0 ~ ø65,0 |
| 125 | L | ACP300 | 150 -220- 250 | 0,04 -0,07- 0,1 0,04 -0,07- 0,10 0,04 -0,08- 0,11 0,05 -0,09- 0,12 | 0,06 -0,10- 0,13 | ||
| 190 | G | ACP300 | 150 -220- 250 | 0,08 -0,12- 0,2 0,08 -0,12- 0,20 0,08 -0,13- 0,22 0,09 -0,14- 0,24 | 0,10 -0,16- 0,27 | ||
| Углеродистая сталь | 250 | G | ACP300 | 125 -170- 230 | 0,06 -0,10- 0,15 0,06 -0,10- 0,15 0,06 -0,11- 0,16 0,07 -0,12- 0,18 | 0,08 -0,13- 0,20 | |
| 270 300 | G G | ACP300 ACP300 | 125 -170- 230 100 -130- 170 | 0,08 -0,12- 0,18 0,08 -0,12- 0,18 0,08 -0,13- 0,19 0,09 -0,14- 0,22 0,06 -0,10- 0,14 0,06 -0,10- 0,14 0,06 -0,11- 0,15 0,07 -0,12- 0,17 | 0,10 -0,16- 0,24 0,08 -0,13- 0,19 | ||
| P | 180 | L | ACP300 | 150 -180- 220 | 0,05 -0,07- 0,12 0,05 -0,07- 0,12 0,05 -0,08- 0,13 0,06 -0,08- 0,15 | 0,07 -0,09- 0,16 | |
| Низколегированная сталь | 275 300 | G G | ACP300 ACP300 | 125 -150- 200 100 -140- 170 | 0,06 -0,10- 0,14 0,06 -0,10- 0,14 0,06 -0,11- 0,15 0,07 -0,12- 0,17 0,06 -0,10- 0,14 0,06 -0,10- 0,14 0,06 -0,11- 0,15 0,07 -0,12- 0,17 | 0,08 -0,13- 0,19 0,08 -0,13- 0,19 | |
| 350 | G | ACP300 | 80 -120- 150 | 0,06 -0,10- 0,14 0,06 -0,10- 0,14 0,06 -0,11- 0,15 0,07 -0,12- 0,17 | 0,08 -0,13- 0,19 | ||
| Высоколегированная сталь | 200 325 | G G | ACP300 ACP300 | 100 -150- 200 80 -120- 160 | 0,08 -0,12- 0,2 0,08 -0,12- 0,20 0,08 -0,13- 0,22 0,09 -0,14- 0,24 0,06 -0,10- 0,15 0,06 -0,10- 0,15 0,06 -0,11- 0,16 0,07 -0,12- 0,18 | 0,10 -0,16- 0,27 0,08 -0,13- 0,20 | |
| маргенситная/ферритная | 200 L | /G | ACP300 | 100 -150- 200 | 0,06 -0,10- 0,15 0,06 -0,10- 0,15 0,06 -0,11- 0,16 0,07 -0,12- 0,18 | 0,08 -0,13- 0,20 | |
| M | маргенситная Нерж. | 240 L | /G | ACP300 | 90 -120- 150 | 0,06 -0,10- 0,15 0,06 -0,10- 0,15 0,06 -0,11- 0,16 0,07 -0,12- 0,18 | 0,08 -0,13- 0,20 |
| аусгенитная сталь | 180 L | /G | ACP300 | 100 -150- 200 | 0,04 -0,10- 0,15 0,06 -0,10- 0,15 0,06 -0,11- 0,16 0,07 -0,12- 0,18 | 0,08 -0,13- 0,20 | |
| аусгенитная | 230 L | /G | ACP300 | 80 -120- 150 | 0,04 -0,10- 0,15 0,06 -0,10- 0,15 0,06 -0,11- 0,16 0,07 -0,12- 0,18 | 0,08 -0,13- 0,20 | |
| K | Чугун (СЧ) | 180 260 | H H | ACK300 ACK300 | 120 -160- 200 120 -160- 200 | 0,09 -0,18- 0,27 0,10 -0,20- 0,30 0,11 -0,22- 0,32 0,12 -0,24- 0,36 0,09 -0,18- 0,27 0,10 -0,20- 0,30 0,11 -0,22- 0,32 0,12 -0,24- 0,36 | 0,13 -0,26- 0,40 0,13 -0,26- 0,40 |
| Высокопрочный чугун (ВЧ) | 160 250 | H H | ACK300 ACK300 | 90 -120- 250 90 -120- 150 | 0,09 -0,18- 0,27 0,10 -0,20- 0,30 0,11 -0,22- 0,32 0,12 -0,24- 0,36 0,09 -0,18- 0,27 0,10 -0,20- 0,30 0,11 -0,22- 0,32 0,12 -0,24- 0,36 | 0,13 -0,26- 0,40 0,13 -0,26- 0,40 | |
| S | Жаропрочные сплавы | 200 L | /G | ACP300 | 25 -50 - 70 | 0,06 -0,10- 0,15 0,06 -0,10- 0,15 0,06 -0,11- 0,16 0,07 -0,12- 0,18 | 0,08 -0,13- 0,20 |
| N | Алюминиевые сплавы | G | DL1500 | 200 -260- 320 | 0,06 -0,11- 0,17 0,06 -0,11- 0,17 0,06 -0,12- 0,18 0,07 -0,13- 0,20 | 0,08 -0,14- 0,22 | |
| Медные сплавы | G | DL1500 | 180 -230- 280 | 0,06 -0,11- 0,17 0,06 -0,11- 0,17 0,06 -0,12- 0,18 0,07 -0,13- 0,20 | 0,08 -0,14- 0,22 |
