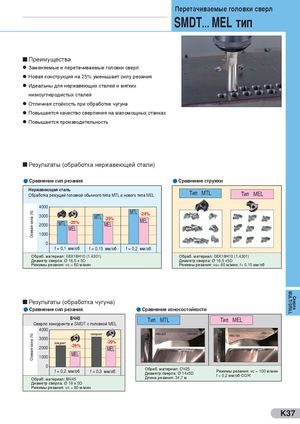

Общий каталог Sumitomo 2012 - страница 301

Перетачиваемые головки сверл SMDT… MEL тип Преимущества l Заменяемые и перетачиваемые головки сверл l Новая конструкция на 25% уменьшает силу резания l Идеальны для нержавеющих сталей и мягких низкоуглеродистых сталей l Отличная стойкость при обработке чугуна l Повышается качество сверления на маломощных станках l Повышается производительность Результаты (обработка нержавеющей стали) Сравнение сил резания Сравнение стружки Нержавеющая сталь Обработка режущей головкой обычного типа МТL и нового типа MEL Тип MTL Тип MEL 4000 - MTL -24% Осевая сила (N) 3000 - MTL -25% MEL 2000 - MTL -20% MEL MEL 1000 - 0- f = 0,1 мм/об f = 0,15 мм/об f = 0,2 мм/об Обраб. материал: 08Х18Н10 (1.4301) Обраб. материал: 08Х18Н10 (1.4301) Диаметр сверла: Ø 16,5 х 5D Диаметр сверла: Ø 16,5 x5D Режимы резания: vс = 60 м/мин Режимы резания: vс= 60 м/мин, f= 0,15 мм/об MULTI DRILL Сверла Результаты (обработка чугуна) Сравнение сил резания Сравнение износостойкости ВЧ45 Тип MTL Тип MEL Сверло конкурента и SMDT с головкой MEL 4000 - конкурент Осевая сила (N) 3000 - конкурент -29% -26% 2000 - MEL 1000 - MEL 0- Обраб. материал: СЧ25 f = 0,2 мм/об f = 0,3 мм/об Диаметр сверла: Ø 14x5D Режимы резания: vc = 100 м/мин f = 0,2 мм/об СОЖ Обраб. материал: ВЧ45 Длина резания: 34,7 м Диаметр сверла: Ø 18 х 5D Режимы резания: vc = 80 м/мин K37
