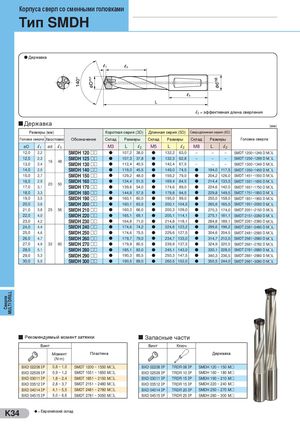

Корпуса сверл со сменными головками
Тип SMDH
Державка
l 2 = эффективная длина сверления
Державка (мм)
Размеры (мм) Короткая серия (3D) Длинная серия (5D) Сверхдлинная серия (8D)
Головка сверла Хвостовик Обозначение Склад Размеры Склад Размеры Склад Размеры Головка сверла
øD l1 ød l3 M3 L l2 M5 L l2 M8 L l2
12,0 2,2 SMDH 120 ££ l 107,2 38,0 l 132,2 63,0 – – – SMDT 1200~1249 D MlL
12,5 2,3
16 48
SMDH 125 ££ l 107,3 37,8 l 132,3 62,8 – – – SMDT 1250~1299 D MlL
13,0 2,4 SMDH 130 ££ l 112,4 40,5 l 142,4 67,5 – – – SMDT 1300~1349 D MlL
14,0 2,5 SMDH 140 ££ l 119,0 45,5 l 149,0 74,5 l 194,0 117,5 SMDT 1350~1450 D MlL
15,0 2,7 SMDH 150 ££ l 129,2 48,0 l 159,2 79,0 l 204,2 126,0 SMDT 1451~1550 D MlL
16,0 2,9
20 50
SMDH 160 ££ l 134,4 51,5 l 169,4 84,5 l 214,4 133,5 SMDT 1551~1650 D MlL
17,0 3,1 SMDH 170 ££ l 139,6 54,0 l 174,6 89,0 l 224,6 142,0 SMDT 1651~1750 D MlL
18,0 3,3 SMDH 180 ££ l 144,8 57,5 l 179,8 94,5 l 229,8 149,5 SMDT 1751~1850 D MlL
19,0 3,5 SMDH 190 ££ l 160,1 60,0 l 195,0 99,0 l 255,0 158,0 SMDT 1851~1950 D MlL
20,0 3,6 SMDH 200 ££ l 160,1 63,5 l 200,1 104,5 l 265,6 165,5 SMDT 1951~2050 D MlL
21,0 3,8 25 56 SMDH 210 ££ l 160,3 66,0 l 200,3 109,0 l 270,3 174,0 SMDT 2051~2150 D MlL
22,0 4,0 SMDH 220 ££ l 165,1 69,1 l 205,1 114,1 l 275,1 181,1 SMDT 2151~2280 D MlL
23,0 4,2 SMDH 230 ££ l 164,8 71,0 l 214,8 118,1 l 284,8 189,1 SMDT 2281~2380 D MlL
24,0 4,4 SMDH 240 ££ l 174,6 74,2 l 224,6 123,2 l 299,6 196,2 SMDT 2381~2480 D MlL
25,0 4,6 SMDH 250 ££ l 174,6 75,5 l 229,6 127,5 l 304,6 204,5 SMDT 2481~2580 D MlL
26,0 4,7 SMDH 260 ££ l 179,7 79,0 l 234,7 133,0 l 314,7 212,0 SMDT 2581~2680 D MlL
27,0 4,9 32 60 SMDH 270 ££ l 179,9 80,5 l 239,9 137,5 l 324,9 220,5 SMDT 2681~2780 D MlL
28,0 5,1 SMDH 280 ££ l 185,1 83,0 l 245,1 143,0 l 330,1 228,0 SMDT 2781~2880 D MlL
29,0 5,3 SMDH 290 ££ l 190,3 85,5 l 250,3 147,5 l 340,3 236,5 SMDT 2881~2980 D MlL
30,0 5,5 SMDH 300 ££ l 190,5 89,0 l 260,5 152,0 l 350,5 244,0 SMDT 2981~3080 D MlL
MULTI DRILL
Сверла
1 Рекомендуемый момент затяжки Запасные части
Винт Винт Ключ
Момент Пластина Державка
(N.m)
BXD 02208 Ι P 0,8 ~ 1,0 SMDT 1200 ~ 1550 M£L BXD 02208 Ι P TRDR 08 Ι P SMDH 120 ~ 150 M£
BXD 02509 Ι P 0,9 ~ 1,2 SMDT 1551 ~ 1850 M£L BXD 02509 Ι P TRDR 10 Ι P SMDH 160 ~ 180 M£
BXD 03011 Ι P 1,8 ~ 2,4 SMDT 1851 ~ 2150 M£L BXD 03011 Ι P TRDR 15 Ι P SMDH 190 ~ 210 M£
BXD 03512 Ι P 2,8 ~ 3,7 SMDT 2151 ~ 2480 M£L BXD 03512 Ι P TRDR 15 Ι P SMDH 220 ~ 240 M£
BXD 04014 Ι P 4,1 ~ 5,5 SMDT 2481 ~ 2780 M£L BXD 04014 Ι P TRDR 20 Ι P SMDH 250 ~ 270 M£
BXD 04515 Ι P 5,0 ~ 6,6 SMDT 2781 ~ 3050 M£L BXD 04515 Ι P TRDR 25 Ι P SMDH 280 ~ 300 M£
