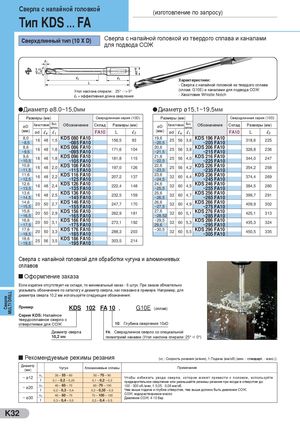

Сверла с напайной головкой
Тип (изготовление по запросу)
KDS … FA
Сверхдлинный тип Сверла с напайной головкой из твердого сплава и каналами
(10 X D)
для подвода СОЖ
Характеристики: - Сверла с напайной головкой из твердого сплава Угол наклона спирали (сплав: G10E) и каналами для подвода СОЖ : 25° ---> 0° l - Хвостовик Whistle Notch = эффективная длина сверления 2
Диаметр ø8.0~15,0мм Диаметр ø15,1~19,5мм
| Раз | меры | (мм | ) | Сверхд | линная сер | ия (10D) | Раз | меры | (мм) | Сверхд | линная сер | ия (10D) | |||
| øD | Хвос | товик | Выс. заточк. | Обозначение | Склад | Размер | ы (мм) | øD | Хвост | овик | Выс. заточк. | Обозначение | Склад | Размер | ы (мм) |
| (мм) | ød | l4 | l1 | FA10 | L | l2 | (мм) | ød | l4 | l1 | FA10 | L | l2 | ||
| 8,0 ~8,5 | 16 | 48 | 1,5 | KDS 080 FA10 ~085 FA10 | 156,5 | 93 | 19,6 ~20,5 | 25 | 56 | 3,6 | KDS 196 FA10 ~205 FA10 | 318,6 | 225 | ||
| 8,6 ~9,5 | 16 | 48 | 1,6 | KDS 086 FA10 ~095 FA10 | 171,6 | 104 | 20,6 ~21,5 | 25 | 56 | 3,8 | KDS 206 FA10 ~215 FA10 | 328,8 | 236 | ||
| 9,6 ~10,5 | 16 | 48 | 1,8 | KDS 096 FA10 ~105 FA10 | 181,8 | 115 | 21,6 ~22,5 | 25 | 56 | 4,0 | KDS 216 FA10 ~225 FA10 | 344,0 | 247 | ||
| 10,6 ~11,5 | 16 | 48 | 2,0 | KDS 106 FA10 ~115 FA10 | 197,0 | 126 | 22,6 ~23,5 | 25 | 56 | 4,2 | KDS 226 FA10 ~235 FA10 | 354,2 | 258 | ||
| 11,6 ~12,5 | 16 | 48 | 2,2 | KDS 116 FA10 ~125 FA10 | 207,2 | 137 | 23,6 ~24,5 | 32 | 60 | 4,4 | KDS 236 FA10 ~245 FA10 | 374,4 | 269 | ||
| 12,6 ~13,5 | 16 | 48 | 2,4 | KDS 126 FA10 ~135 FA10 | 222,4 | 148 | 24,6 ~25,5 | 32 | 60 | 4,5 | KDS 246 FA10 ~255 FA10 | 384,5 | 280 | ||
| 13,6 ~14,5 | 16 | 48 | 2,5 | KDS 136 FA10 ~145 FA10 | 232,5 | 159 | 25,6 ~26,5 | 32 | 60 | 4,7 | KDS 256 FA10 ~265 FA10 | 399,7 | 291 | ||
| 14,6 ~15,5 | 20 | 50 | 2,7 | KDS 146 FA10 ~155 FA10 | 247,7 | 170 | 26,6 ~27,5 | 32 | 60 | 4,9 | KDS 266 FA10 ~275 FA10 | 409,9 | 302 | ||
| 15,6 ~16,5 | 20 | 50 | 2,9 | KDS 156 FA10 ~165 FA10 | 262,9 | 181 | 27,6 ~28,52 | 32 | 60 | 5,1 | KDS 276 FA10 ~285 FA10 | 425,1 | 313 | ||
| 16,6 ~17,5 | 20 | 50 | 3,1 | KDS 166 FA10 ~175 FA10 | 273,1 | 192 | ~29,5 29,6 | 32 | 60 | 5,3 | KDS 286 FA10 ~295 FA10 | 435,3 | 324 | ||
| 17,6 | 20 | 50 | 33 | KDS 176 FA10 | 2883 | 203 | ~30,5 | 32 | 60 | 55 | KDS 296 FA10 | 4505 | 335 | ||
| ~18,5 | , | ~185 FA10 | , | , | ~305 FA10 | , | |||||||||
| 18,6 ~19,5 | 25 | 56 | 3,5 | KDS 186 FA10 ~195 FA10 | 303,5 | 214 |
Сверла с напайной головкой для обработки чугуна и алюминиевых
сплавов
Оформление заказа
Если изделие отсутствует на складе, то минимальный заказ - 6 штук. При заказе обязательно указывать обозначение по каталогу и диаметр сверла, как показано в примере. Например, для диаметра сверла 10,2 мм используйте следующие обозначения:
| Пример | KDS 102 FA 10 | , | G10E | сплав | |
| Серия KDS: Напайное | |||||
| твердосплавное сверло с | |||||
| отверстиями для СОЖ | 10: | Глубина сверления 10хD |
Диаметр сверла FA: Сверхдлинное сверло со специальной
10,2 мм геометрией канавки (Угол наклона спирали: 25° a 0°)
Рекомендуемые режимы резания
(vc : Скорость резания (м/мин), f: Подача (мм/об) (мин. - стандарт. - макс.)) Диаметр
Чугун Алюминиевые сплавы Примечание
(мм)
| Диаметр (мм) | Чугун | Алюминиевые сплавы | Примечание | |
| ~ ø12 ~ ø20 | vc f vc | 30 –55– 60 0,1 –0,2– 0,25 40 –60– 70 | 50 –70– 90 0,1 –0,2– 0,3 60 –70– 100 | Чтобы избежать увода сверла, которое может привести к поломке, используйте предварительное сверление или уменьшайте режимы резания при входе в отверстие до: 100 - 300 об./мин, f: 0,05 - 0,08 мм/об. |
| f | 0,2 –0,3– 0,4 | 0,3 –0,35– 0,5 | Чем выше подача и глубже отверстие, тем выше должно быть давление СОЖ. | |
| ~ ø30 | vc f | 40 –60– 70 0,3 –0,4– 0,5 | 70 –100– 150 0,3 –0,4– 0,5 | СОЖ: водорастворимое масло Давление СОЖ: 4-10 бар |
