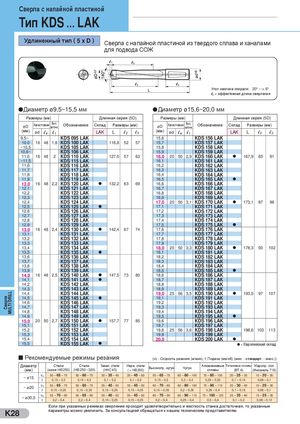

Общий каталог Sumitomo 2012 - страница 292
Навигация
Каталог Sumitomo монолитные фрезы
Каталог Sumitomo инструмент для отрезки
Каталог Sumitomo специальные торцевые фрезы
Каталог Sumitomo твердосплавные заготовки
Каталог Sumitomo микроинструмент
Общий каталог Sumitomo 2018 - 2019
Тип KDS LAK
Удлиненный тип ( 5 x D ) Сверла с напайной пластиной из твердого сплава и каналами
для подвода СОЖ
Угол наклона спирали: 20° ---> 6° l эффективная длина сверления 2
Диаметр ø9,5~15,5 мм Диаметр ø15,6~20,0 мм
| Ра | змеры (мм) | Длин | ная се | рия ( | 5D) | Раз | меры (мм) | Длин | ная с | ерия ( | 5D) | |
| øD | Выс. заточк. Обозначение Хвостовик | Склад | Разм | еры | (мм) | øD | Выс. заточк. Хвостовик | Обозначение | Склад | Раз | меры ( | мм) |
| (мм) | l4 l1 ød | LAK | L | l2 | l3 | (мм) | l4 l1 ød | LAK | L | l2 | l3 | |
| 9,5~ | KDS 095 LAK | 15,6 | KDS 156 LAK | |||||||||
| 10,0 | 16 48 1,8 KDS 100 LAK | 116,8 | 52 | 57 | 15,7 | KDS 157 LAK | ||||||
| ~10,5 | KDS 105 LAK | 15,8 | KDS 158 LAK | |||||||||
| 10,6~ | KDS 106 LAK | 15,9 | KDS 159 LAK | |||||||||
| 11,0 | 16 48 2 KDS 110 LAK | 127,0 | 57 | 63 | 16,0 | 20 50 2,9 | KDS 160 LAK | l | 167,9 | 83 | 91 | |
| ~11,5 | KDS 115 LAK | 16,1 | KDS 161 LAK | |||||||||
| 11,6 | KDS 116 LAK | 16,2 | KDS 162 LAK | |||||||||
| 11,7 | KDS 117 LAK | 16,3 | KDS 163 LAK | |||||||||
| 11,8 | KDS 118 LAK | 16,4 | KDS 164 LAK | |||||||||
| 11,9 | KDS 119 LAK | 16,5 | KDS 165 LAK | l | ||||||||
| 12,0 | 16 48 2,2 KDS 120 LAK | l | 132,2 | 63 | 69 | 16,6 | KDS 166 LAK | |||||
| 12,1 | KDS 121 LAK | 16,7 | KDS 167 LAK | |||||||||
| 12,2 | KDS 122 LAK | 16,8 | KDS 168 LAK | |||||||||
| 12,3 | KDS 123 LAK | 16,9 | KDS 169 LAK | |||||||||
| 12,4 | KDS 124 LAK | 17,0 | 20 50 3,1 | KDS 170 LAK | l | 173,1 | 87 | 96 | ||||
| 12,5 | KDS 125 LAK | l | 17,1 | KDS 171 LAK | ||||||||
| 12,6 | KDS 126 LAK | 17,2 | KDS 172 LAK | |||||||||
| 12,7 | KDS 127 LAK | 17,3 | KDS 173 LAK | |||||||||
| 12,8 | KDS 128 LAK | 17,4 | KDS 174 LAK | |||||||||
| 12,9 | KDS 129 LAK | 17,5 | KDS 175 LAK | l | ||||||||
| 13,0 | 16 48 2,4 KDS 130 LAK | l | 142,4 | 67 | 74 | 17,6 | KDS 176 LAK | |||||
| 13,1 | KDS 131 LAK | 17,7 | KDS 177 LAK | |||||||||
| 13,2 | KDS 132 LAK | 17,8 | KDS 178 LAK | |||||||||
| 133 | KDS 133 LAK | 179 | KDS 179 LAK | |||||||||
| , 13,4 | KDS 134 LAK | , 18,0 | 20 50 3,3 | KDS 180 LAK | l | 178,3 | 93 | 102 | ||||
| 135 | KDS 135 LAK | l | 181 | KDS 181 LAK | ||||||||
| , 13,6 | KDS 136 LAK | , 18,2 | KDS 182 LAK | |||||||||
| 13,7 | KDS 137 LAK | 18,3 | KDS 183 LAK | |||||||||
| 13,8 | KDS 138 LAK | 18,4 | KDS 184 LAK | |||||||||
| 13,9 | KDS 139 LAK | 18,5 | KDS 185 LAK | l | ||||||||
| 14,0 | 16 48 2,5 KDS 140 LAK | l | 147,5 | 73 | 80 | 18,6 | KDS 186 LAK | |||||
| 14,1 | KDS 141 LAK | l | 18,7 | KDS 187 LAK | ||||||||
| 14,2 | KDS 142 LAK | 18,8 | KDS 188 LAK | |||||||||
| 14,3 | KDS 143 LAK | 18,9 | KDS 189 LAK | |||||||||
| 14,4 LL | KDS 144 LAK | 190 | 25 56 3,5 | KDS 190 LAK | l | 193,5 | 97 | 107 | ||||
| 14,5 ла RI | KDS 145 LAK | l | , 19,1 | KDS 191 LAK | ||||||||
| 14,6 ер I D | KDS 146 LAK | 19,2 | KDS 192 LAK | |||||||||
| 14,7 Св LT | KDS 147 LAK | 19,3 | KDS 193 LAK | |||||||||
| 14,8 MU | KDS 148 LAK | 19,4 | KDS 194 LAK | |||||||||
| 14,9 | KDS 149 LAK | 19,5 | KDS 195 LAK | l | ||||||||
| 15,0 | 20 50 2,7 KDS 150 LAK | l | 157,7 | 77 | 85 | 19,6 | KDS 196 LAK | |||||
| 15,1 | KDS 151 LAK | 19,7 | KDS 197 LAK | |||||||||
| 15,2 | KDS 152 LAK | 19,8 | 25 56 3,6 | KDS 198 LAK | 198,6 | 103 | 113 | |||||
| 15,3 | KDS 153 LAK | 19,9 | KDS 199 LAK | |||||||||
| 15,4 | KDS 154 LAK | 20,0 | KDS 200 LAK | l | ||||||||
| 15,5 | KDS 155 LAK | l | l= | Европ | ейский | склад |
Рекомендуемые режимы резания
(vc : Скорость резания (м/мин), f: Подача (мм/об) (мин. - стандарт. - макс.))
Диаметр Стали Стали Закал. стали Нерж. стали Алюминиевые Титановые сплавы Жаропр. спл.
мм Высокопр. чугун Чугун
( ) (ниже HB 250) (HB 250 ~320) (HRC 45) ( < HB 200) сплавы (ВТ-6) (Инконель 718)
| Диаметр (мм) | Стали (ниже HB250) | Стали (HB250 ~320) | Закал. стали (HRC45) | (< HB200) Нерж. стали | Высокопр. чугун | Чугун | Алюминиевые сплавы | (ВТ-6) Титановые сплавы | (Инконель 718) Жаропр. спл. | |
| vc | 50 –65– 75 | 50 –60– 70 | 30 –35– 45 | 35 –45– 50 | 55 –65– 75 | 60 –80– 100 | 70 –85– 100 | 20 –25– 35 | 10 –20– 30 | |
| ~ ø15 | f | 0,15 – 0,3 | 0,15 – 0,3 | 0,1 – 0,2 | 0,1 – 0,2 | 0,15 – 0,3 | 0,2 – 0,3 | 0,25 – 0,35 | 0,1 – 0,15 | 0,08 – 0,1 |
| 2 | vc | 50 –65– 75 | 50 –60– 70 | 35 –40– 50 | 35 –45– 50 | 60 –70– 80 | 60 –80– 100 | 70 –90– 110 | 20 –30– 40 | 10 –20– 30 |
| ~ ø0 | f | 0,15 – 0,35 | 0,15 – 0,35 | 0,15 – 0,25 | 0,15 – 0,25 | 0,15 – 0,35 | 0,2 – 0,35 | 0,25 – 0,4 | 0,1 – 0,15 | 0,08 – 0,1 |
| vc | 55 –70– 90 | 55 –65– 90 | 35 –40– 50 | 35 –45– 50 | 60 –70– 90 | 60 –90– 110 | 75 –100– 120 | 25 –35– 40 | 15 –25– 35 | |
| ~ ø30,5 | f | 0,2 – 0,4 | 0,2 – 0,4 | 0,15 – 0,25 | 0,15 – 0,25 | 0,2 – 0,4 | 0,25 – 0,4 | 0,3 – 0,4 | 0,1 – 0,2 | 0,08 – 0,12 |
K28 параметры можно увеличить. За консультацией обращаться к нашим техническим представителям.
