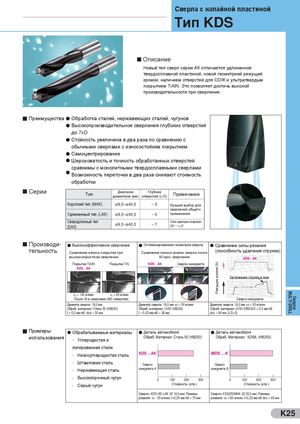

Общий каталог Sumitomo 2012 - страница 289
Навигация
Каталог Sumitomo монолитные фрезы
Каталог Sumitomo инструмент для отрезки
Каталог Sumitomo специальные торцевые фрезы
Каталог Sumitomo твердосплавные заготовки
Каталог Sumitomo микроинструмент
Общий каталог Sumitomo 2018 - 2019
Тип KDS
Описание
Новый тип сверл серии АК отличается удлиненной твердосплавной пластиной, новой геометрией режущей кромки, наличием отверстий для СОЖ и ультратвердым покрытием TiAIN. Это позволяет достичь высокой производительности при сверлении.
Преимущества l Обработка сталей, нержавеющих сталей, чугунов
l Высокопроизводительное сверления глубоких отверстий
до 7xD
l Стойкость увеличена в два раза по сравнению с
обычными сверлами с износостойким покрытием
l Самоцентрирование
l Шероховатость и точность обработанных отверстий
сравнимы с монолитными твердосплавными сверлами
l Возможность переточки в два раза снижают стоимость
обработки
| Тип | Диапазон диаметров (мм) | Глубина отверстий (L/D) | Примечание |
| Короткий тип (МАК) Удлиненный тип (LАК) | ø9,5~ø40,5 ø9,5~ø40,5 | ~ 3 ~ 5 | Лучший выбор для сверления общего применения |
| Сверхдлинный тип (DАК) | ø9,5~ø40,5 | ~ 7 | Угол наклона спирали: 25°---> 0° |
Производи-
| l Высокоэффективное сверление | l Оптимизированная геометрия сверла | l Сравнение силы резания | ||||
| тельность | (способность удаления стружки) | |||||
| Сравнение износа покрытий при | Сравнение износа кромок сверла после | |||||
| высокоскоростном сверлении | 40 мин. сверления | |||||
| KDS…AK |
Покрытие TiAIN Покрытие TiN KDS…AK Сверло конкурента
KDS…AK Застревание стружки в пазе
| v = 120 м/мин | v = 60 м/мин | |
| c | c | |
| После 30 м сверления (600 отверстий) | Сверло конкурента |
| Диаметр сверла: 18,0 мм | Диаметр сверла: 18,0 мм vc = 50 м/мин | Диаметр сверла: 18,0 мм vс = 50 м/мин |
| Обраб. материал: Сталь 50 (НВ230) | Обраб. материал: Cr50 (HB230) | Обраб. материал: Сг50 (HB230)f = 0,3 мм/об |
| f = 0,3 мм/об doe = 50 мм | f = 0,25 мм/об = 38 мм | doc = 90 мм (L/D=5) |
Примеры Обрабатываемые материалы Деталь автомобиля Деталь автомобиля
l l l
| использования | Обраб. Материал: Сталь 50 (НВ250) | Обраб. Материал: 42ХМ, (НВ250) | ||
| - | Углеродистая и | |||
| легированная стали |
| - | Низкоуглеродистая сталь | KDS …AK | MDS …K |
| - | Штамповая сталь | ||
| Сверло | Сверло | ||
| - | Нержавеющая сталь | конкурента А | конкурента В |
| - | Высокопрочный чугун | l | l | l | l | l | l | ||
| 0 | 100 | 200 | 300 | 0 | 100 | 200 | 300 | ||
| - | Серый чугун | Стойкость (отв.) | Стойкость (отв.) |
Сверло: KDS180 LAK (Ø 18,0 мм) Режимы Сверло: KDS250MAK (Ø 25,0 мм) Режимы резания: vc - 55 м/мин, f=0,25 мм/об = 70 мм резания: vc = 60 м/мин, f=0,25 мм/об doc = 65 мм
