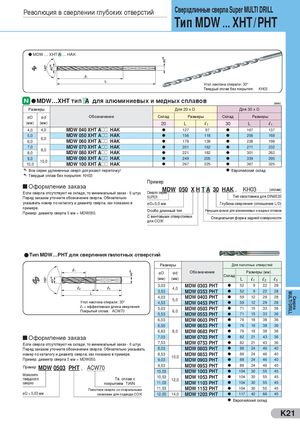

Революция в сверлении глубоких отверстий Сверхдлинные сверла Super MULTI DRILL Тип MDW … XHT/PHT MDW … XHT A … HAK Угол наклона спирали: 30° Твердый сплав без покрытия: KH03 MDW…XHT тип A для алюминиевых и медных сплавов (мм) Размеры Для 20 x D Для 30 x D øD ød Обозначение Склад Размеры Склад Размеры (мм) (мм) 20 L l1 30 L l1 4,0 4,0 MDW 040 XHT A££ HAK l 127 97 l 167 137 5,0 MDW 050 XHT A££ HAK l 156 118 l 206 168 6,0 6,0 MDW 060 XHT A££ HAK l 178 138 l 238 198 7,0 MDW 070 XHT A££ HAK l 201 162 l 271 232 8,0 8,0 MDW 080 XHT A££ HAK l 221 182 l 301 262 9,0 MDW 090 XHT A££ HAK l 249 205 l 339 295 10,0 10,0 MDW 100 XHT A££ HAK l 267 225 l 367 325 . Все серии удлиненных сверл допускают переточку! l Европейский склад . Твердый сплав без покрытия: KH03 Пример Оформление заказа MDW 050 X H T A 30 HAK , KH03 (сплав) Если сверла отсутствуют на складе, то минимальный заказ - 6 штук. Сверло серии Перед заказом уточните обозначение сверла. Обязательно SUPER Тип хвостовика для DIN6535 указывать номер по каталогу и диаметр сверла, как показано в øD=5,0 мм Глубина сверления (отношение L/D) примере. Особо длинный тип Режущие кромки для алюминиевых и медных сплавов Пример: диаметр сверла 5 мм = MDW050. С винтовыми отверстиями Специальная форма задней поверхности для СОЖ Тип MDW…PHT для сверления пилотных отверстий Размеры Для пилотных отверстий øD ød Обозначение Размеры (мм) Склад (мм) (мм) L l1 l2 l3 3,03 MDW 0303 PHT l 52 9 22 28 4,0 3,53 MDW 0353 PHT l 52 9 22 28 MULTI DRILL 4,03 MDW 0403 PHT l 59 12 29 28 Сверла 5,0 Угол наклона спирали: 30° 4,53 MDW 0453 PHT l 59 12 29 28 l1 = эффективная длина сверления 5,03 MDW 0503 PHT l 71 15 33 36 Покрытый сплав: ACW70 6,0 5,53 MDW 0553 PHT l 71 15 33 36 6,03 MDW 0603 PHT l 76 18 38 36 6,50 MDW 0653 PHT l 76 18 38 36 6,83 8,0 MDW 0683 PHT l 76 18 38 36 Оформление заказа 7,03 MDW 0703 PHT l 82 21 43 36 Если сверла отсутствуют на складе, то минимальный заказ - 6 штук. 7,53 MDW 0753 PHT l 82 21 43 36 Перед заказом уточните обозначение сверла. Обязательно указывать 8,03 MDW 0803 PHT l 88 24 46 40 номер по каталогу и диаметр сверла, как показано в примере. 8,53 MDW 0853 PHT l 88 24 46 40 10,0 Пример: диаметр сверла 5 мм = MDW050. 9,03 MDW 0903 PHT l 88 24 46 40 Пример MDW 0503 9,53 MDW 0953 PHT l 88 24 46 40 PHT , ACW70 l 10,03 MDW 1003 PHT 104 30 55 45 Монолитн l твердоспл. Тв. сплав с 10,53 12,0 MDW 1053 PHT 104 30 55 45 сверло покрытием TiAlN 11,03 MDW 1103 PHT l 104 30 55 45 Пилотное сверло со спиральными 11,53 MDW 1153 PHT l 104 30 55 45 øD = 5,03 мм каналами для подвода СОЖ 12,03 14,0 MDW 1203 PHT l 117 42 68 45 l Европейский склад K21
