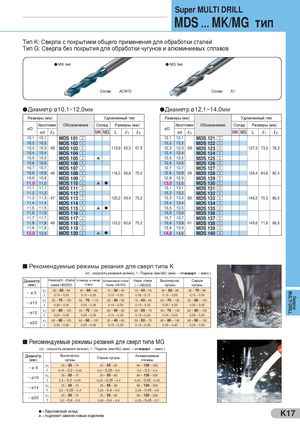

Общий каталог Sumitomo 2012 - страница 281

Super MULTI DRILL MDS … MK/MG тип Тип K: Сверла с покрытием общего применения для обработки сталей Тип G: Сверла без покрытия для обработки чугунов и алюминиевых сплавов MK тип MG тип Сплав: ACW70 Сплав: A1 Диаметр ø10,1~12,0мм Диаметр ø12,1~14,0мм Размеры (мм) Удлиненный тип Размеры (мм) Удлиненный тип Хвостовик Обозначение Склад Размеры (мм) Хвостовик Обозначение Склад Размеры (мм) øD ød l3 MK MG L l1 l2 øD ød l3 MK MG L l1 l2 10,1 10,1 MDS 101 ££ 12,1 12,1 MDS 121 ££ 10,2 10,2 MDS 102 ££ 12,2 12,2 MDS 122 ££ 10,3 10,3 46 MDS 103 ££ 113,9 55,3 67,9 12,3 12,3 59 MDS 123 ££ 137,3 73,3 78,3 10,4 10,4 MDS 104 ££ 12,4 12,4 MDS 124 ££ 10,5 10,5 MDS 105 ££ s 12,5 12,5 MDS 125 ££ 10,6 10,6 MDS 106 ££ 12,6 12,6 MDS 126 ££ 10,7 10,7 MDS 107 ££ 12,7 12,7 MDS 127 ££ 10,8 10,8 46 MDS 108 ££ 116,0 56,8 70,0 12,8 12,8 59 MDS 128 ££ 139,4 84,8 80,4 10,9 10,9 MDS 109 ££ 12,9 12,9 MDS 129 ££ 11,0 11,0 MDS 110 ££ s l 13,0 13,0 MDS 130 ££ 11,1 11,1 MDS 111 ££ 13,1 13,1 MDS 131 ££ 11,2 11,2 MDS 112 ££ 13,2 13,2 MDS 132 ££ 11,3 11,3 47 MDS 113 ££ 120,2 59,4 73,2 13,3 13,3 60 MDS 133 ££ 146,5 70,3 86,5 11,4 11,4 MDS 114 ££ 13,4 13,4 MDS 134 ££ 11,5 11,5 MDS 115 ££ s l 13,5 13,5 MDS 135 ££ 11,6 11,6 MDS 116 ££ 13,6 13,6 MDS 136 ££ 11,7 11,7 MDS 117 ££ 13,7 13,7 MDS 137 ££ 11,8 11,8 48 MDS 118 ££ 123,2 60,8 75,2 13,8 13,8 61 MDS 138 ££ 149,6 71,8 88,6 11,9 11,9 MDS 119 ££ 13,9 13,9 MDS 139 ££ 12,0 12,0 MDS 120 ££ s l 14,0 14,0 MDS 140 ££ Рекомендуемые режимы резания для сверл типа K (vc : скорость резания (м/мин), f : Подача (мм/об)) (мин. – стандарт. – макс.) Диаметр Низкоугл. стали Углерод. и легир. Штамповые стали Нерж. стали Высокпрочн. Серые (мм) (ниже HB250) стали (прим. HB250) ( < HB 200) чугуны чугуны ~ø5 vc 40 – 60 – 80 40 – 60 – 80 15 – 30 – 45 15 – 40 – 55 40 – 60 – 80 40 – 70 – 90 f 0,15 – 0,25 0,15 – 0,25 0,10 – 0,20 0,08 – 0,15 0,15 – 0,25 0,15 – 0,30 ~ ø10 vc 50 – 70 – 120 50 – 70 – 110 20 – 40 – 50 15 – 45 – 60 50 – 70 – 100 50 – 80 – 120 f 0,20 – 0,35 0,20 – 0,35 0,10 – 0,20 0,10 – 0,20 0,20 – 0,35 0,20 – 0,35 ~ ø15 vc 60 – 80 – 120 50 – 70 – 120 20 – 40 – 60 20 – 50 – 70 50 – 70 – 100 60 – 90 – 120 f 0,25 – 0,35 0,25 – 0,35 0,15 – 0,25 0,10 – 0,20 0,25 – 0,35 0,25 – 0,35 ~ ø20 vc 60 – 90 – 120 60 – 80 – 120 30 – 40 – 60 20 – 50 – 70 60 – 80 – 100 60 – 90 – 120 f 0,30 – 0,40 0,25 – 0,40 0,15 – 0,25 0,10 – 0,20 0,25 – 0,40 0,25 – 0,45 Рекомендуемые режимы резания для сверл типа МG (vc : скорость резания (м/мин), f : Подача (мм/об)) (мин. – стандарт. – макс.) Диаметр(мм) Высокпрочн.чугуны Серые чугуны Алюминиевыесплавы ~ø6 vc 25 – 50 – 70 25 – 55 – 80 80 – 120 – 200 f 0,15 – 0,2 – 0,25 0,2 – 0,25 – 0,3 0,2 – 0,3 – 0,4 ~ ø10 vc 25 – 50 – 70 25 – 55 – 80 80 – 120 – 200 f 0,2 – 0,3 – 0,35 0,25 – 0,35 – 0,4 0,25 – 0,35 – 0,45 ~ ø14 vc 25 – 50 – 70 25 – 55 – 80 80 – 120 – 200 f 0,2 – 0,35 – 0,4 0,25 – 0,4 – 0,5 0,25 – 0,45 – 0,6 ~ ø20 vc 25 – 50 – 70 25 – 55 – 80 80 – 120 – 200 f 0,2 – 0,4 – 0,5 0,25 – 0,4 – 0,6 0,25 – 0,45 – 0,7 l = Европейский складs = подлежит замене новым изделием K17 MULTI DRILL Сверла
