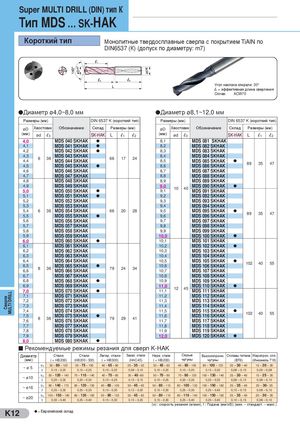

Super MULTI DRILL (DIN) тип К
Тип MDS HAK
… SK-
Короткий тип Монолитные твердосплавные сверла с покрытием по
TiAlN DIN6537 (К) (допуск по диаметру: m7)
Угол наклона спирали: 30° l эффективная длина сверления 1 = Сплав: ACW70
Диаметр ø4,0~8,0 мм Диаметр ø8,1~12,0 мм
| Разме | ры (м | м) | DIN 653 | 7 K (ко | роткий | тип) | Разм | еры (мм) | DIN 653 | 7 K (к | оротки | й тип) |
| øD | Хвост | Обозначение овик | Склад | Раз | меры ( | мм) | øD | Обозначение Хвостовик | Склад | Раз | меры ( | мм) |
| (мм) | ød | l3 | SK-HAK | L | l1 | l2 | (мм) | ød l3 | SK-HAK | L | l1 | l2 |
| 4,0 | MDS 040 SKHAK | l | 8,1 | MDS 081 SKHAK | ||||||||
| 4,1 | MDS 041 SKHAK | l | 8,2 | MDS 082 SKHAK | ||||||||
| 4,2 | MDS 042 SKHAK | l | 8,3 | MDS 083 SKHAK | ||||||||
| 4,3 | 6 | 36 MDS 043 SKHAK | 66 | 17 | 24 | 8,4 | MDS 084 SKHAK | |||||
| 4,4 | MDS 044 SKHAK | 8,5 | MDS 085 SKHAK | l | 4 | |||||||
| 4,5 | MDS 045 SKHAK | l | 8,6 | MDS 086 SKHAK | 89 | 35 | 7 | |||||
| 4,6 | MDS 046 SKHAK | 8,7 | MDS 087 SKHAK | |||||||||
| 4,7 | MDS 047 SKHAK | 8,8 | MDS 088 SKHAK | |||||||||
| 4,8 | MDS 048 SKHAK | 8,9 | MDS 089 SKHAK | |||||||||
| 4,9 | MDS 049 SKHAK | 9,0 | 1 4 MDS 090 SKHAK | l | ||||||||
| 5,0 | MDS 050 SKHAK | l | 9,1 | 0 0 MDS 091 SKHAK | ||||||||
| 5,1 | MDS 051 SKHAK | l | 9,2 | MDS 092 SKHAK | ||||||||
| 5,2 | MDS 052 SKHAK | 9,3 | MDS 093 SKHAK | |||||||||
| 5,3 | MDS 053 SKHAK | 9,4 | MDS 094 SKHAK | |||||||||
| 5,4 | 6 | 36 MDS 054 SKHAK | 66 | 20 | 28 | 9,5 | MDS 095 SKHAK | l | ||||
| 5,5 | MDS 055 SKHAK | l | 9,6 | MDS 096 SKHAK | 89 | 35 | 47 | |||||
| 5,6 | MDS 056 SKHAK | 9,7 | MDS 097 SKHAK | |||||||||
| 5,7 | MDS 057 SKHAK | 9,8 | MDS 098 SKHAK | |||||||||
| 5,8 | MDS 058 SKHAK | 9,9 | MDS 099 SKHAK | |||||||||
| 5,9 | MDS 059 SKHAK | 10,0 | MDS 100 SKHAK | l | ||||||||
| 6,0 | MDS 060 SKHAK | l | 10,1 | MDS 101 SKHAK | ||||||||
| 6,1 | MDS 061 SKHAK | 10,2 | MDS 102 SKHAK | l | ||||||||
| 6,2 | MDS 062 SKHAK | 10,3 | MDS 103 SKHAK | |||||||||
| 6,3 | MDS 063 SKHAK | 10,4 | MDS 104 SKHAK | |||||||||
| 6,4 | MDS 064 SKHAK | 10,5 | MDS 105 SKHAK | l | 102 | 40 | 55 | |||||
| 6,5 | MDS 065 SKHAK | l | 10,6 | MDS 106 SKHAK | ||||||||
| 6,6 | 8 | 36 MDS 066 SKHAK | 79 | 24 | 34 | 10,7 | MDS 107 SKHAK | |||||
| 6,7 | MDS 067 SKHAK | 10,8 | MDS 108 SKHAK | |||||||||
| 6,8 | MDS 068 SKHAK | l | 10,9 | MDS 109 SKHAK | ||||||||
| 6,9 | MDS 069 SKHAK | 11,0 | 12 45 MDS 110 SKHAK | l | ||||||||
| 7,0 | MDS 070 SKHAK | l | 11,1 | MDS 111 SKHAK | ||||||||
| 7,1 | MDS 071 SKHAK | 11,2 | MDS 112 SKHAK | |||||||||
| 7,2 | MDS 072 SKHAK | 11,3 | MDS 113 SKHAK | |||||||||
| 7,3 | MDS 073 SKHAK | 11,4 | MDS 114 SKHAK | |||||||||
| 7,4 | MDS 074 SKHAK | 11,5 | MDS 115 SKHAK | l | 102 | 40 | 55 | |||||
| 7,5 | MDS 075 SKHAK | l | 11,6 | MDS 116 SKHAK | ||||||||
| 7,6 | 8 | 36 MDS 076 SKHAK | 79 | 29 | 41 | 11,7 | MDS 117 SKHAK | |||||
| 7,7 | MDS 077 SKHAK | 11,8 | MDS 118 SKHAK | |||||||||
| 7,8 | MDS 078 SKHAK | 11,9 | MDS 119 SKHAK | |||||||||
| 7,9 | MDS 079 SKHAK | 12,0 | MDS 120 SKHAK | l | ||||||||
| 8,0 | MDS 080 SKHAK | l |
| Реко | ме | ндуемые | режимы | резанияд | ля сверл | K-HAK | ||||
| Диаметр (мм) | (< HB200) Стали | (HB200~300) Стали | (> HB300) Легир. стали | (HRC45) Закал. стали | (< HB200) Нерж. стали | Серые чугуны | Высокопрочн. чугуны | (ВТ6) Сплавы титан | (Инконель 718) а Жаропроч. спл. | |
| ~ 5 | vc | 50 –80– 120 | 50 –75– 100 | 40 –65– 80 | 20 –35– 50 | 30 –45– 60 | 40 –60– 100 | 80 –100– 120 | 20 –30– 40 | 10 –20– 30 |
| ø | f | 0,15 – 0,25 | 0,15 – 0,25 | 0,10 – 0,20 | 0,08 – 0,10 | 0,10 – 0,20 | 0,15 – 0,25 | 0,15 – 0,30 | 0,08 – 0,10 | 0,05 – 0,08 |
| ~ 10 | vc | 50 –120– 140 | 70 –110– 140 | 40 –70– 80 | 30 –40–60 | 50 –70– 90 | 70 –90– 120 | 100 –130– 140 | 25 –30– 40 | 15 –25– 30 |
| ø | f | 0,20 – 0,35 | 0,20 – 0,35 | 0,10 – 0,25 | 0,10 – 0,15 | 0,10 – 0,25 | 0,20 – 0,35 | 0,20 – 0,35 | 0,08 – 0,12 | 0,08 – 0,10 |
| ~ 16 | vc | 90 –140– 170 | 80 –120– 150 | 40 –80– 100 | 30 –45– 60 | 50 –80– 110 | 80 –100– 130 | 100 –150– 160 | 25 –35– 40 | 20 –30– 35 |
| ø | f | 0,25 – 0,35 | 0,25 – 0,35 | 0,15 – 0,30 | 0,12 – 0,20 | 0,15 – 0,30 | 0,25 – 0,35 | 0,25 – 0,40 | 0,10 – 0,15 | 0,08 – 0,10 |
| ~ 20 | vc | 100 –150– 180 | 80 –130– 160 | 50 –90– 120 | 30 –45– 60 | 50 –80– 110 | 80 –110– 140 | 100 –150– 160 | 25 –35– 40 | 20 –30– 35 |
| ø | f | 0,30 – 0,40 | 0,25 – 0,40 | 0,15 – 0,30 | 0,15 – 0,25 | 0,15 – 0,30 | 0,25 – 0,40 | 0,25 – 0,40 | 0,10 – 0,15 | 0,08 – 0,10 |
