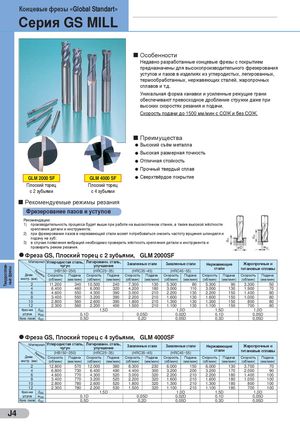

Общий каталог Sumitomo 2012 - страница 240
Навигация
Каталог Sumitomo монолитные фрезы
Каталог Sumitomo инструмент для отрезки
Каталог Sumitomo специальные торцевые фрезы
Каталог Sumitomo твердосплавные заготовки
Каталог Sumitomo микроинструмент
Общий каталог Sumitomo 2018 - 2019
Концевые фрезы «Global Standart»
Серия GS MILL
Особенности
Недавно разработанные концевые фрезы с покрытием
предназначены для высокопроизводительного фрезерования
уступов и пазов в изделиях из углеродистых, легированных,
термообработанных, нержавеющих сталей, жаропрочных
сплавов и т.д.
Уникальная форма канавки и усиленные режущие грани
обеспечивают превосходное дробление стружки даже при
высоких скоростях резания и подачи. Скорость подачи до 1500 мм/мин с СОЖ и без СОЖ.
Преимущества
l Высокий съём металла
l Высокая размерная точность
l Отличная стойкость
l Прочный твердый сплав
l Сверхтвёрдое покрытие
GLM 2000 SF GLM 4000 SF
Плоский торец Плоский торец
с 2 зубьями с 4 зубьями
Рекомендуемые режимы резания
Фрезерование пазов и уступов
Рекомендации: 1) производительность процесса будет выше при работе на высокоточном станке, а также высокой жёсткости крепления детали и инструмента; 2) при фрезеровании пазов в нержавеющей стали может потребоваться снизить частоту врщения шпинделя и подачу на зуб; 3) в случае появления вибраций необходимо проверить жёсткость крепления детали и инструмента и
| проверить режим резания. | øD | w | ||
| oc | ||||
| Фреза GS, Плоский торец с 2 зубьями, GLM 2000SF | ||||
| Материал Углеродистая сталь, | Легированн. сталь, |
чугун улучшение Закаленные стали Закаленные стали Нержавеющие Жаропрочные и
Режимы стали титановые сплавы
(HB150~250) (HRC25~35) (HRC35~45) (HRC45~55)
| Диам. | Скорость | Подача | Скорость | Подача | Скорость | Подача | Скорость | Подача | Скорость | Подача | Скорость | Подача | |||||||
| инстр. (мм) | (об/мин) | (мм/мин) | (об/мин) | (мм/мин) | (об/мин) | (мм/мин) | (об/мин) | (мм/мин) | (об/мин) | (мм/мин) | (об/мин) | (мм/мин) | |||||||
| 2 | 11.200 | 340 | 10.500 | 240 | 7.300 | 130 | 5.300 | 80 | 5.300 | 90 | 3.300 | 50 | |||||||
| 4 | 6.400 | 460 | 6.000 | 320 | 4.200 | 180 | 3.000 | 110 | 3.000 | 130 | 1.900 | 70 | |||||||
| 6 | 4.600 | 550 | 4.300 | 390 | 3.000 | 210 | 2.200 | 130 | 2.200 | 150 | 1.400 | 80 | |||||||
| 8 | 3.400 | 550 | 3.200 | 390 | 2.200 | 210 | 1.600 | 130 | 1.600 | 150 | 1.000 | 80 | |||||||
| 10 | 2.800 | 560 | 2.600 | 390 | 1.800 | 210 | 1.300 | 130 | 1.300 | 150 | 800 | 80 | |||||||
| 12 | 2.300 | 560 | 2.200 | 400 | 1.500 | 210 | 1.100 | 130 | 1.100 | 150 | 700 | 80 |
| Фрез-ние | doc | 1,5D | 1,0D | 1,5D | 1,0D | ||
| уступов | woc | 0,1D | 0,05D | 0,02D | 0,1D | 0,05D | |
| Фрез. пазов | doc | 0,5D | 0,2D | 0,05D | 0,3D | 0,05D |
Фреза GS, Плоский торец с 4 зубьями, GLM 4000SF
Материал Углеродистая сталь, Легированн. сталь, Закаленные стали Закаленные стали Жаропрочные и
чугун улучшение Нержавеющие
Режимы стали титановые сплавы
(HB150~250) (HRC25~35) (HRC35~45) (HRC45~55)
| Диам. | Скорость | Подача | Скорость | Подача | Скорость | Подача | Скорость | Подача | Скорость | Подача | Скорость | Подача | |||||||
| инстр. (мм) | (об/мин) | (мм/мин) | (об/мин) | (мм/мин) | (об/мин) | (мм/мин) | (об/мин) | (мм/мин) | (об/мин) | (мм/мин) | (об/мин) | (мм/мин) | |||||||
| 2 | 12.800 | 570 | 12.000 | 380 | 8.300 | 230 | 6.000 | 150 | 6.000 | 130 | 3.700 | 70 | |||||||
| 4 | 6.800 | 730 | 6.400 | 490 | 4.400 | 300 | 3.200 | 200 | 3.200 | 170 | 2.000 | 90 | |||||||
| 6 | 4.600 | 770 | 4.300 | 520 | 3.000 | 320 | 2.200 | 210 | 2.200 | 180 | 1.400 | 100 | |||||||
| 8 | 3.400 | 770 | 3.200 | 520 | 2.200 | 320 | 1.600 | 210 | 1.600 | 180 | 1.000 | 100 | |||||||
| 10 | 2.800 | 780 | 2.600 | 520 | 1.800 | 320 | 1.300 | 210 | 1.300 | 180 | 800 | 100 | |||||||
| 12 | 2.300 | 780 | 2.200 | 530 | 1.500 | 320 | 1.100 | 210 | 1.100 | 180 | 700 | 100 |
| Фрез-ние | doc | 1,5D | 1,0D | 1,5D | 1,0D | ||
| уступов | woc | 0,1D | 0,05D | 0,02D | 0,1D | 0,05D | |
| Фрез. пазов | doc | 0,5D | 0,2D | 0,05D | 0,3D | 0,05D |
