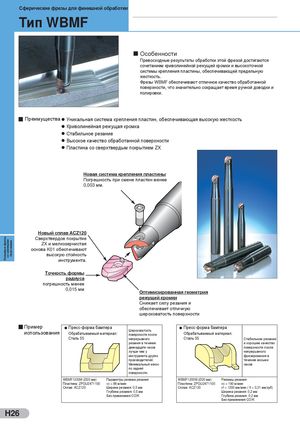

Общий каталог Sumitomo 2012 - страница 232

Предыдущая страница Следующая страница

Навигация

Сферические фрезы для финишной обработки

Тип WBMF

Особенности

Превосходные результаты обработки этой фрезой достигаются сочетанием криволинейной режущей кромки и высокоточной системы крепления пластины, обеспечивающей предельную жесткость. Фрезы WBMF обеспечивают отличное качество обработанной поверхности, что значительно сокращает время ручной доводки и полировки.

Преимущества l Уникальная система крепления пластин, обеспечивающая высокую жесткость

l Криволинейная режущая кромка

l Стабильное резание

l Высокое качество обработанной поверхности

l Пластина со сверхтвердым покрытием ZX

Новая система крепления пластины Погрешность при смене пластин менее 0,003 мм.

Новый сплав ACZ120 Сверхтвердое покрытие ZX и мелкозернистая основа K01 обеспечивают высокую стойкость инструмента. Точность формы радиуса погрешность менее 0,015 мм Оптимизированная геометрия режущей кромки Снижает силу резания и обеспечивает отличную шероховатость поверхности

Пример Пресс форма бампера Пресс форма бампера

l-l-
использованияШероховатость
Обрабатываемый материал:поверхности послеОбрабатываемый материал:
Сталь 55непрерывногоСталь 55Стабильное резание
резания в течениеи хорошее качество
двенадцати часовповерхности после
лучше чем унепрерывного
инструмента другихфрезерования в
производителей.течение восьми
Минимальный износчасов
по задней
поверхности.
WBMF1200M (Ø20 мм)Параметры режима резанияWBMF1200M (Ø20 мм)Режимы резания
Пластина: ZPGU2471100vc = 88 м/минПластина: ZPGU2471100vc = 190 м/мин
Сплав: ACZ120Ширина резания: 0,5 ммСплав: ACZ120vf = 1200 мм/мин ( ft = 0,21 мм/зуб)

Глубина резания: 0,5 мм Ширина резания: 0,2 мм Без применения СОЖ Глубина резания: 0,2 мм Без применения СОЖ
