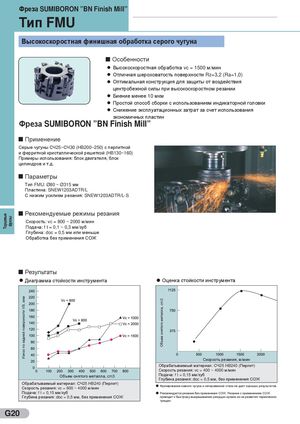

Фреза SUMIBORON ”BN Finish Mill”
Тип FMU
Высокоскоростная финишная обработка серого чугуна
Особенности
l Высокоскоростная обработка vc = 1500 м/мин
l Отличная шероховатость поверхности Rz=3,2 (Ra=1,0)
l Оптимальная конструкция для защиты от воздействия
центробежной силы при высокоскоростном резании
l Биение менее 10 мкм
l Простой способ сборки с использованием индикаторной головки
l Снижение эксплуатационных затрат за счет использования
экономичных пластин
Фреза SUMIBORON ”BN Finish Mill”
Применение
Серые чугуны СЧ25~СЧ30 (HB200~250) с перлитной
и ферритной кристаллической решеткой (HB130~160)
Примеры использования: блок двигателя, блок
цилиндров и т.д.
Параметры
Тип FMU: Ø80 ~ Ø315 мм
Пластина: SNEW1203ADTR/L
С низким усилием резания: SNEW1203ADTR/L-S

Рекомендуемые режимы резания
Торцевые
фрезы


Скорость: vc = 800 ~ 2000 м/мин
Подача: f t = 0,1 ~ 0,3 мм/зуб
Глубина: doc = 0,5 мм или меньше
Обработка без применения СОЖ


Результаты
l Диаграмма стойкости инструмента l Оценка стойкости инструмента
Износ по задней поверхности VB, мкм


Объем снятого металла, cm3


Скорость резания, м/мин
Обрабатываемый материал: СЧ25 HB240 (Перлит)
Скорость резания: vc = 400 ~ 4000 м/мин
Объем снятого металла, cm3 Подача: f t = 0,15 мм/зуб
Глубина резания: doc = 0,5 мм, без применения СОЖ
Обрабатываемый материал: СЧ25 HB240 (Перлит)
l Фрезерование ковкого чугуна и легированной стали не дает хороших результатов.
Скорость резания: vc = 600 ~ 4000 м/мин
Подача: f t = 0,15 мм/зуб l Рекомендуется резание без применения СОЖ. Резание с применением СОЖ
Глубина резания: doc = 0,5 мм, без применения СОЖ приводит к быстрому выкрашиванию режущих кромок из-за развития термических
трещин.
