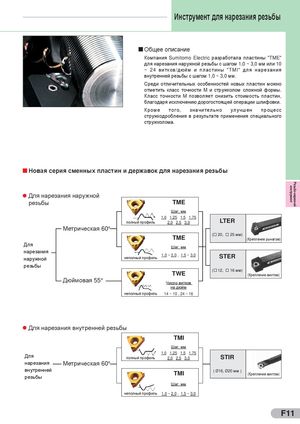

Общий каталог Sumitomo 2012 - страница 179

Инструмент для нарезания резьбы

Общее описание
Компания Sumitomo Electric разработала пластины "TME"
для нарезания наружной резьбы с шагом 1,0 ~ 3,0 мм или 10
~ 24 витков/дюйм и пластины "TMI" для нарезания
внутренней резьбы с шагом 1,0 ~ 3,0 мм.
Среди отличительных особенностей новых пластин можно
отметить класс точности M и стружколом сложной формы.
Класс точности M позволяет снизить стоимость пластин,
благодаря исключению дорогостоящей операции шлифовки.
Кроме того, значительно улучшен процесс
стружкодробления в результате применения специального
стружколома.


Новая серия сменных пластин и державок для нарезания резьбы


Резьбо-нарезной
инструмент
Для нарезания наружной
резьбы TME
Шаг, мм
1,0 1,25 1,5 1,75
полный профиль 2,0 2,5 3,0 LTER
Метрическая 60°
( 20, 25 мм)
TME (Крепление рычагом)
Для Шаг, мм
нарезания
1,0 ~ 2,0 , 1,5 ~ 3,0 STER
наружной неполный профиль
резьбы
( 12, 16 мм)
TWE (Крепление винтом)
Дюймовая 55° Число витков
на дюйм
неполный профиль 14 ~ 10 , 24 ~ 16


Для нарезания внутренней резьбы
TMI
Шаг, мм
1,0 1,25 1,5 1,75
Для полный профиль 2,0 2,5 3,0 STIR
нарезания Метрическая 60°
внутренней ( Ø16, Ø20 мм )
TMI (Крепление винтом)
резьбы
Шаг, мм
неполный профиль 1,0 ~ 2,0 , 1,5 ~ 3,0


F11
