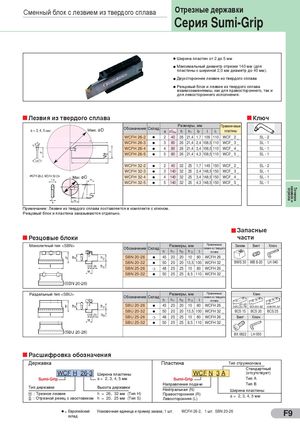

Общий каталог Sumitomo 2012 - страница 177

отрезка канавок и Точение Сменный блок с лезвием из твердого сплава Отрезные державки Серия Sumi-Grip l Ширина пластин от 2 до 5 мм l Максимальный диаметр отрезки 140 мм (для пластины с шириной 2,0 мм диаметр до 40 мм). l Двухстороннее лезвие из твердого сплава l Резцовый блок и лезвие из твердого сплава взаимозаменяемы, как для правостороннего, так и для левостороннего исполнения. Лезвия из твердого сплава Ключ a = 3, 4, 5 (мм) Макс. øD Размеры, ммОбозначение СкладaøDMaxhh1blПрименя-емыеl1пластины WCFH 26-2 l 2 40 26 21,4 1,7 109 110 WCF_ 2 _ SL - 2 WCFH 26-3 l 3 80 26 21,4 2,4 108,5 110 WCF_ 3 _ SL - 1 WCFH 26-4 l 4 80 26 21,4 3,4 108,5 110 WCF_ 4 _ SL - 1 WCFH 26-5 l 5 80 26 21,4 4,3 108,5 110 WCF_ 5 _ SL - 1 WCFH 32-2 l 2 40 32 25 1,7 149 150 WCF_ 2 _ SL - 2 WCFH 32-3 l 3 140 32 25 2,4 148,5 150 WCF_ 3 _ SL - 1 Max. øD WCFH 32-4 l 4 140 32 25 3,4 148,5 150 WCF_ 4 _ SL - 1 WCFH 32-5 l 5 140 32 25 4,3 148,5 150 WCF_ 5 _ SL - 1 Примечание: Лезвие из твердого сплава поставляется в комплекте с ключом. Резцовый блок и пластина заказываются отдельно. Запасные Резцовые блоки части Монолитный тип Размеры, мм Применимые Зажим Винт Ключ Обозначение Склад лезвия из твердого h h1 h2 h3 l сплава SBN 20-26 l 45 20 20 10 80 WCFH 26 _ SBN 20-32 l 50 20 20 13,5 100 WCFH 32 _ BWS 30 WB 8-20 LH 040 SBN 25-26 m 48 25 25 10 80 WCFH 26 _ SBN 25-32 l 50 25 25 8,5 110 WCFH 32 _ Раздельный тип Размеры, мм Применимые Клин Обозначение Склад лезвия из твердого h h1 h2 h3 l сплава SBU 20-26 l 45 20 20 10 80 WCFH 26 _ SBU 20-32 l 50 20 20 13,5 100 WCFH 32 _ BCS 15 BCS 20 BCS 25 SBU 25-26 m 48 25 25 10 80 WCFH 26 _ Винт Ключ SBU 25-32 l 50 25 25 8,5 110 WCFH 32 _ BX 0622 LH 050 Расшифровка обозначения Державка Пластина Тип стружколома Стандартный WCF H 26-3 Ширина пластины WCF N 3A (отсутствует) Sumi-Grip a= 2, 3, 4, 5 мм Sumi-Grip Тип A Направление подачи Тип В Тип державки Высота державки Нейтральная (N) Ширина пластины H : Трезное лезвие h = 26, 32 мм (Тип H) Правосторонняя (R)S: Отрезной резец с хвостовикомh=20,25 мм(Тип S)Левосторонняя (L)a=2, 3, 4, 5 мм l = Европейский Упаковочная единица и пример заказа; 1 шт. WCFH 26-2, 1 шт. SBN 20-26склад F9
