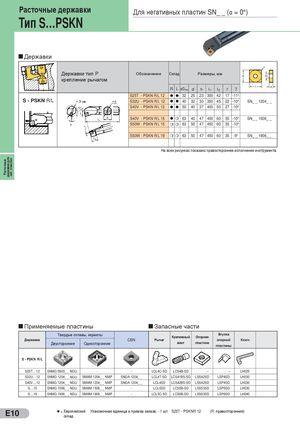

Общий каталог Sumitomo 2012 - страница 154

Расточные державки Для негативных пластин SN_ _ (ɑ = 0°) Тип S…PSKN Державки Державки тип P Обозначение Склад Размеры, мм крепление рычагом R L øDmin d h l1 l2 f γ S25T - PSKN R/L 12 l l 32 25 23 300 42 17 -11° S - PSKN R/L S32U - PSKN R/L 12 l l 40 32 30 350 45 22 -10° SN_ _ 1204_ _ S40V - PSKN R/L 12 l l 50 40 37 400 50 27 -10° S40V - PSKN R/L 15 l m 63 40 47 400 60 35 -10° SN_ _ 1506_ _ S50W - PSKN R/L 15 m m 63 50 47 450 60 35 -10° S50W - PSKN R/L 19 m m 63 50 47 450 60 35 -9° SN_ _ 1906_ _ На всех рисунках показано правостороннее исполнение инструмента. державки для нег. пластин Расточные Применяемые пластины Запасные части Твердые сплавы, керметы Втулка Крепежный Опорная Державка CBN Рычаг опорной Ключ Двусторонние Односторонние винт пластина пластины S - PSKN R/L S25T....12 SNMG 0903_ _ NGU - - LCL4C-SD LCS4B-SD – – LH025 S32U....12 SNMG 1204_ _ NGU SNMM 1204_ _ NMP SNGA 1204_ _ LCL4T-SD LCS41BS-SD LSS42SD LSP4SD LH030 S40V....12 SNMG 1204_ _ NGU SNMM 1204_ _ NMP SNGA 1204_ _ LCL4SD LCS42BS-SD LSS42SD LSP4SD LH030 S....15 SNMG 1506_ _ NGU SNMM 1506_ _ NMP - LCL5SD LCS5B-SD LSS53SD LSP5SD LH030 S....19 SNMG 1906_ _ NGU SNMM 1906_ _ NMP - LCL5C-SD LCS6B-SD LSS63SD LSP6SD LH040 l = Европейский Упаковочная единица и пример заказа; - 1 шт. S25T - PSKNR 12 (R: правосторонний) E10 склад
