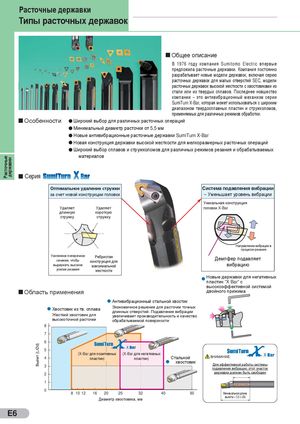

Расточные державки Типы расточных державок Общее описание В 1976 году компания Sumitomo Electric впервые предложила расточные державки. Компания постоянно разрабатывает новые модели державок, включая серию расточных державок для малых отверстий SEC, модели расточных державок высокой жесткости с хвостовиками из стали или из твердых сплавов. Последнее новшество компании – это антивибрационный механизм серии SumiTurn X-Bar, которая может использоваться с широким диапазоном твердосплавных пластин и стружколомов, применяемых для различных режимов обработки. Особенности l Широкий выбор для различных расточных операций l Минимальный диаметр расточки от 5,5 мм l Новые антивибрационные расточные державки SumiTurn X-Bar l Новая конструкция державки высокой жесткости для мелкоразмерных расточных операций l Широкий выбор сплавов и стружколомов для различных режимов резания и обрабатываемых материалов Расточные державки Серия Оптимальное удаление стружки Система подавления вибрации за счет новой конструкции головки – Уменьшает уровень вибрации Уникальная конструкция Удаляет Удаляет головки X-Bar длинную короткую стружку стружку Направление вибрации в процессе резания Усиленное поперечное Ребристая сечение, чтобы конструкция для Демпфер подавляет выдержать высокое максимальной вибрацию усилие резания жесткости l Новые державки для негативных пластин ”X Bar” с высокоэффективной системой Область применения двойного прижима l Антивибрационный стальной хвостик Экономичное решение для расточки точных l Хвостовик из тв. сплава длинных отверстий. Подавление вибрации Жесткий хвостовик для увеличивает производительность и качество высокоточной расточки обрабатываемой поверхности 8 – 7 – 6 – Вылет (L/Ød) 5 – (X-Bar для позитивных (X-Bar для негативных Стальной ВНИМАНИЕ: 4 – пластин) пластин) l хвостовик Для эффективной работы системы 3 – подавления вибрации, этот участок 2 – державки должен быть свободен 1 – l l l l l l l l l 0 8 10 12 16 20 25 32 40 50 Минимальная длина вылета = 3,5 x Ød Диаметр хвостовика, мм E6
