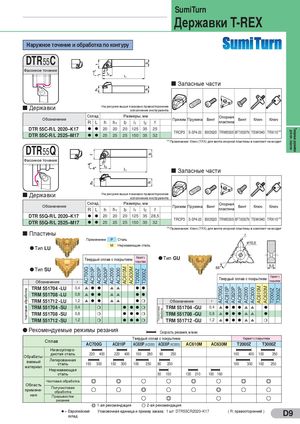

Общий каталог Sumitomo 2012 - страница 115

SumiTurn Державки T-REX Наружное точение и обработка - по контуру DTR 55C Фасонное точение Запасные части Державки На рисунке выше показано правостороннее исполнение инструмента Склад Размеры, мм Опорная Обозначение Прижим Пружина Винт Винт Ключ Ключ R L h h1 b l1 l2 f пластина DTR 55C-R/L 2020–K17 l l 20 20 20 125 35 25 Токарные державки для нег. пластин TRCP3 S-SP4-20 BX0520 TRW5505 BFTX0307N TSW040 TRX10 (*) DTR 55C-R/L 2525–M17 l l 25 25 25 150 35 32 * Примечание: Ключ (TRX) для винта опорной пластины в комплект не входит ( ) DTR 55Q Фасонное точение Запасные части Державки На рисунке выше показано правостороннее исполнение инструмента Склад Размеры, мм Опорная Обозначение Прижим Пружина Винт Винт Ключ Ключ R L h h1 b l1 l2 f пластина DTR 55Q-R/L 2020–K17 l l 20 20 20 125 35 28,5 TRCP3 S-SP4-20 BX0520 TRW5505 BFTX0307N TSW040 TRX10 (*) DTR 55Q-R/L 2525–M17 l l 25 25 25 150 35 32 * Примечание: Ключ (TRX) для винта опорной пластины в комплект не входит ( ) Пластины Применение P Сталь M Нержавеющая сталь Тип LU Твердый сплав с покрытием покрытием Кермет с Тип GU AC610M AC630M AC700G Тип SU AC810P AC820P AC830P AC2000 AC3000 T2000Z T3000Z Кермет с Твердый сплав с покрытием покрытием Обозначение r AC610M AC630M AC700G TRM 551704 -LU 0,4 s l l s s l l AC810P AC820P AC830P AC2000 AC3000 T2000Z T3000Z Чистовая обработка TRM 551708 -LU 0,8 s l l s s l l TRM 551712 -LU 1,2 s l l s s l m Обозначение r TRM 551704 -SU 0,4 m l l l m TRM 551704 -GU 0,4 s l l l s s l Получистовая обработка TRM 551708 -SU 0,8 m l l l m TRM 551708 -GU 0,8 s l l l s s l TRM 551712 -SU 1,2 m l l l m TRM 551712 -GU 1,2 s l l l s s m Рекомендуемые режимы резания l l Скорость резания, м/мин Твердый сплав с покрытием Кермет с покрытием Сплав AC700G AC810P AC820P (AC2000) AC830P (AC3000) AC610M AC630M T2000Z T3000Z Низкоуглеро- l l l l l l l l l l l l дистая сталь 220 400 220 400 150 280 90 250 100 400 100 350 Обрабаты- ваемый Легированная l l l l l l l l l l l l сталь 150 300 150 300 100 250 80 200 100 300 100 250 материал Нержавеющая l l l l l l сталь 50 150 130 210 100 160 Чистовая обработка Область Получистовая примене- обработка ния Прерывистое резание 1-ая рекомендация 2-ая рекомендация l = Европейский Упаковочная единица и пример заказа; 1 шт DTR55CR2020–K17 ( R: правосторонний ) склад D9
