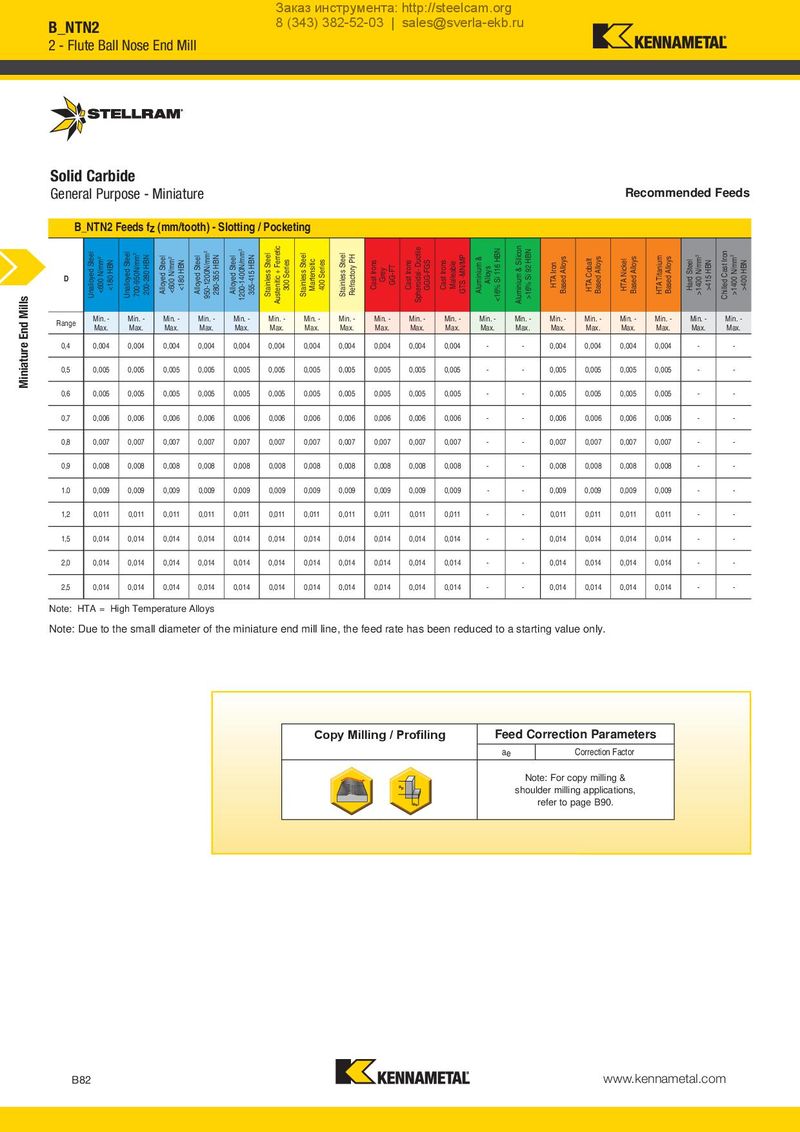

Solid Carbide
General Purpose - Miniature Recommended Feeds
| B D | NTN2 F Unalloyed Steel | eeds f Unalloyed Steel 700-950N/mm2 200-280 HBN | z (mm/to Alloyed Steel | oth) - S Alloyed Steel 950-1200N/mm2 280-355 HBN | lotting Alloyed Steel 1200-1400N/mm2 355-415 HBN | / Pocket Stainless Steel Austenitic + Ferretic 300 Series | ing Stainless Steel Martensitic 400 Series | Stainless Steel Refractory PH | Cast Irons Grey GG-FT | Cast Irons Spheroidal- Ductile GGG-FGS | Cast Irons Malleable GTS -MN/MP | Aluminium & Alloys | Aluminium & Silicon >16% Si 92 HBN | HTA Iron Based Alloys | HTA Cobalt Based Alloys | HTA Nickel Based Alloys | HTA Titanium Based Alloys | Hard Steel >1400 N/mm2 >415 HBN | Chilled Cast Iron >1400 N/mm2 >400 HBN |
| Range | Min. - Max. | Min. - Max. | Min. - Max. | Min. - Max. | Min. - Max. | Min. - Max. | Min. - Max. | Min. - Max. | Min. - Max. | Min. - Max. | Min. - Max. | Min. - Max. | Min. - Max. | Min. - Max. | Min. - Max. | Min. - Max. | Min. - Max. | Min. - Max. | Min. - Max. |
| 0,4 | 0,004 | 0,004 | 0,004 | 0,004 | 0,004 | 0,004 | 0,004 | 0,004 | 0,004 | 0,004 | 0,004 | - | - | 0,004 | 0,004 | 0,004 | 0,004 | - | - |
| 0,5 | 0,005 | 0,005 | 0,005 | 0,005 | 0,005 | 0,005 | 0,005 | 0,005 | 0,005 | 0,005 | 0,005 | - | - | 0,005 | 0,005 | 0,005 | 0,005 | - | - |
| 0,6 | 0,005 | 0,005 | 0,005 | 0,005 | 0,005 | 0,005 | 0,005 | 0,005 | 0,005 | 0,005 | 0,005 | - | - | 0,005 | 0,005 | 0,005 | 0,005 | - | - |
| 0,7 | 0,006 | 0,006 | 0,006 | 0,006 | 0,006 | 0,006 | 0,006 | 0,006 | 0,006 | 0,006 | 0,006 | - | - | 0,006 | 0,006 | 0,006 | 0,006 | - | - |
| 0,8 | 0,007 | 0,007 | 0,007 | 0,007 | 0,007 | 0,007 | 0,007 | 0,007 | 0,007 | 0,007 | 0,007 | - | - | 0,007 | 0,007 | 0,007 | 0,007 | - | - |
| 0,9 | 0,008 | 0,008 | 0,008 | 0,008 | 0,008 | 0,008 | 0,008 | 0,008 | 0,008 | 0,008 | 0,008 | - | - | 0,008 | 0,008 | 0,008 | 0,008 | - | - |
| 1.0 | 0,009 | 0,009 | 0,009 | 0,009 | 0,009 | 0,009 | 0,009 | 0,009 | 0,009 | 0,009 | 0,009 | - | - | 0,009 | 0,009 | 0,009 | 0,009 | - | - |
| 1,2 | 0,011 | 0,011 | 0,011 | 0,011 | 0,011 | 0,011 | 0,011 | 0,011 | 0,011 | 0,011 | 0,011 | - | - | 0,011 | 0,011 | 0,011 | 0,011 | - | - |
| 1,5 | 0,014 | 0,014 | 0,014 | 0,014 | 0,014 | 0,014 | 0,014 | 0,014 | 0,014 | 0,014 | 0,014 | - | - | 0,014 | 0,014 | 0,014 | 0,014 | - | - |
| 2,0 | 0,014 | 0,014 | 0,014 | 0,014 | 0,014 | 0,014 | 0,014 | 0,014 | 0,014 | 0,014 | 0,014 | - | - | 0,014 | 0,014 | 0,014 | 0,014 | - | - |
| 2,5 | 0,014 | 0,014 | 0,014 | 0,014 | 0,014 | 0,014 | 0,014 | 0,014 | 0,014 | 0,014 | 0,014 | - | - | 0,014 | 0,014 | 0,014 | 0,014 | - | - |
Note: HTA = High Temperature Alloys Note: Due to the small diameter of the miniature end mill line, the feed rate has been reduced to a starting value only.
Copy Milling / Profiling Feed Correction Parameters
ae Correction Factor Note: For copy milling & ap shoulder milling applications, refer to page B90. ae
