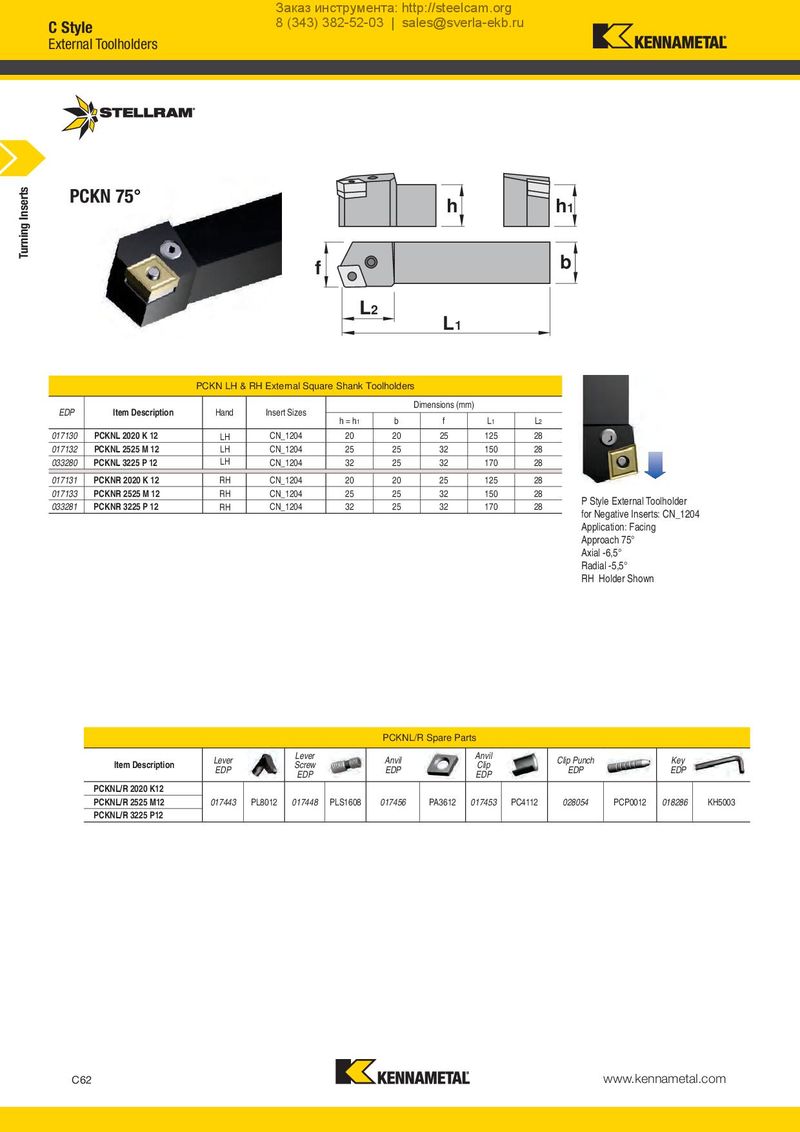

Каталог Stellram токарный инструмент - страница 63
Навигация
Каталог Stellram материалы и сплавы
Каталог Stellram твердосплавные цельные фрезы
Каталог Stellram фрез со сменными пластинами
Каталог Stellram высокопроизводительные фрезерные системы
Каталог Stellram системы со сменными пластинами для фрезерования с высокими подачами
PCKN 75°
f
L2
h h1
b
L1
| EDP | Item Description | PCKN LH & Hand | RH External Squa Insert Sizes | re Shank To | olholders Di | mensions (m | m) | ||
| h = h1 | b | f | L1 | L2 | |||||
| 017130 | PCKNL 2020 K 12 | LH | CN1204 | 20 | 20 | 25 | 125 | 28 | |
| 017132 | PCKNL 2525 M 12 | LH | CN1204 | 25 | 25 | 32 | 150 | 28 | |
| 033280 | PCKNL 3225 P 12 | LH | CN1204 | 32 | 25 | 32 | 170 | 28 | |
| 017131 | PCKNR 2020 K 12 | RH | CN1204 | 20 | 20 | 25 | 125 | 28 | |
| 017133 | PCKNR 2525 M 12 | RH | CN1204 | 25 | 25 | 32 | 150 | 28 | |
| 033281 | PCKNR 3225 P 12 | RH | CN1204 | 32 | 25 | 32 | 170 | 28 | P Style External Toolholder for Negative Inserts: CN1204 Application: Facing Approach 75° Axial -6,5° Radial -5,5° RH Holder Shown |
| PCKNL/ | R Spare Pa | rts | ||||||||||
| Item Description | Lever EDP | Lever Screw EDP | Anvil EDP | Anvil Clip EDP | Clip Punch EDP | Key EDP | ||||||
| PCKNL/R 2020 K12 | ||||||||||||
| PCKNL/R 2525 M12 | 017443 | PL8012 | 017448 | PLS1608 | 017456 | PA3612 | 017453 | PC4112 | 028054 | PCP0012 | 018286 | KH5003 |
| PCKNL/R 3225 P12 |
