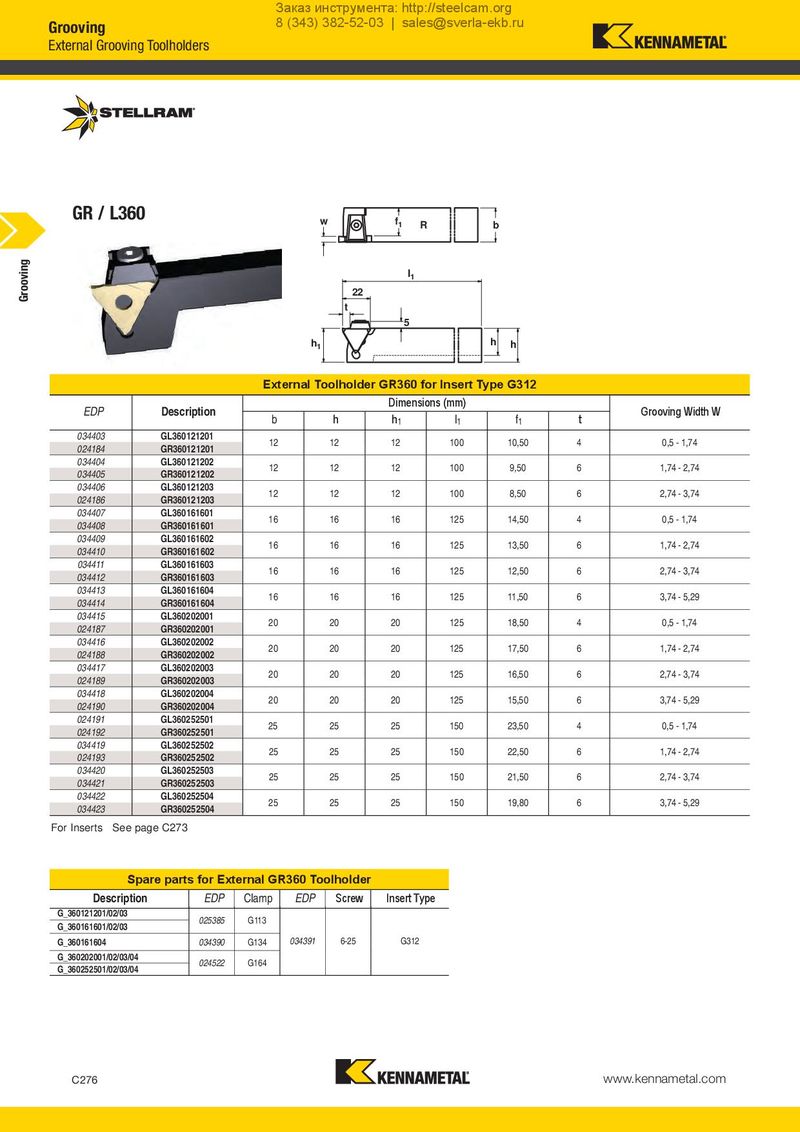

External Grooving Toolholders
GR / L360
| Extern | w h1 t 22 al Toolhold | I1 f1 R 5 Dimensio er GR360 f | ns(mm) or Insert T | b h h ype G312 | ||||
| EDP | Description | b | h | h1 | l1 | f1 | t | Grooving Width W |
| 034403 024184 | GL360121201 GR360121201 | 12 | 12 | 12 | 100 | 10,50 | 4 | 0,5 - 1,74 |
| 034404 034405 | GL360121202 GR360121202 | 12 | 12 | 12 | 100 | 9,50 | 6 | 1,74 - 2,74 |
| 034406 024186 | GL360121203 GR360121203 | 12 | 12 | 12 | 100 | 8,50 | 6 | 2,74 - 3,74 |
| 034407 034408 | GL360161601 GR360161601 | 16 | 16 | 16 | 125 | 14,50 | 4 | 0,5 - 1,74 |
| 034409 034410 | GL360161602 GR360161602 | 16 | 16 | 16 | 125 | 13,50 | 6 | 1,74 - 2,74 |
| 034411 034412 | GL360161603 GR360161603 | 16 | 16 | 16 | 125 | 12,50 | 6 | 2,74 - 3,74 |
| 034413 034414 | GL360161604 GR360161604 | 16 | 16 | 16 | 125 | 11,50 | 6 | 3,74 - 5,29 |
| 034415 024187 | GL360202001 GR360202001 | 20 | 20 | 20 | 125 | 18,50 | 4 | 0,5 - 1,74 |
| 034416 024188 | GL360202002 GR360202002 | 20 | 20 | 20 | 125 | 17,50 | 6 | 1,74 - 2,74 |
| 034417 024189 | GL360202003 GR360202003 | 20 | 20 | 20 | 125 | 16,50 | 6 | 2,74 - 3,74 |
| 034418 024190 | GL360202004 GR360202004 | 20 | 20 | 20 | 125 | 15,50 | 6 | 3,74 - 5,29 |
| 024191 024192 | GL360252501 GR360252501 | 25 | 25 | 25 | 150 | 23,50 | 4 | 0,5 - 1,74 |
| 034419 024193 | GL360252502 GR360252502 | 25 | 25 | 25 | 150 | 22,50 | 6 | 1,74 - 2,74 |
| 034420 034421 | GL360252503 GR360252503 | 25 | 25 | 25 | 150 | 21,50 | 6 | 2,74 - 3,74 |
| 034422 034423 | GL360252504 GR360252504 | 25 | 25 | 25 | 150 | 19,80 | 6 | 3,74 - 5,29 |
For Inserts See page C273
| Spare pa | rts for Ext | ernal GR | 360 To | olholder | |
| Description | EDP | Clamp | EDP | Screw | Insert Type |
| G360121201/02/03 G360161601/02/03 | 025385 | G113 | |||
| G360161604 | 034390 | G134 | 034391 | 6-25 | G312 |
| G360202001/02/03/04 G360252501/02/03/04 | 024522 | G164 |
