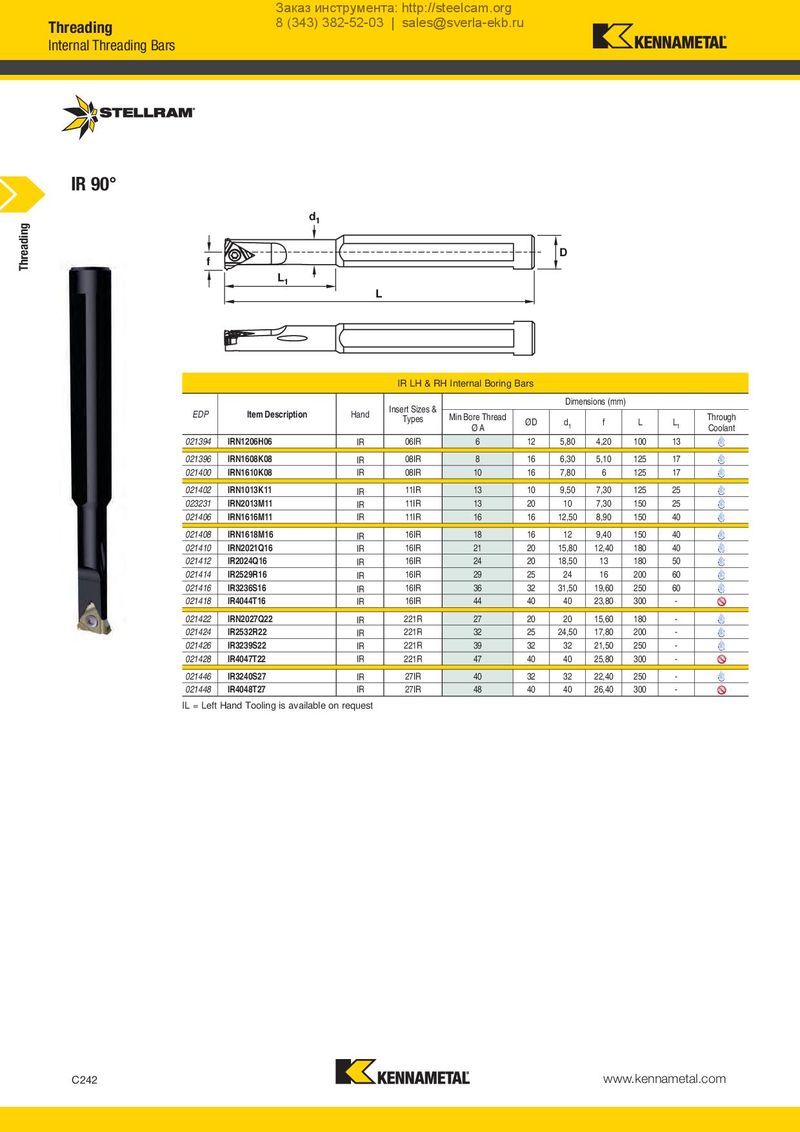

Internal Threading Bars

IR 90°

f	L1 d1	L	IR LH & RH Insert Sizes &	Internal Boring	Bars	D Dime	nsions (mm)
EDP	Item Description	Hand	Types	Min Bore Thread Ø A	ØD	d1	f	L	L1	Through Coolant
021394	IRN1206H06	IR	06IR	6	12	5,80	4,20	100	13
021396	IRN1608K08	IR	08IR	8	16	6,30	5,10	125	17
021400	IRN1610K08	IR	08IR	10	16	7,80	6	125	17
021402	IRN1013K11	IR	11IR	13	10	9,50	7,30	125	25
023231	IRN2013M11	IR	11IR	13	20	10	7,30	150	25
021406	IRN1616M11	IR	11IR	16	16	12,50	8,90	150	40
021408	IRN1618M16	IR	16IR	18	16	12	9,40	150	40
021410	IRN2021Q16	IR	16IR	21	20	15,80	12,40	180	40
021412	IR2024Q16	IR	16IR	24	20	18,50	13	180	50
021414	IR2529R16	IR	16IR	29	25	24	16	200	60
021416	IR3236S16	IR	16IR	36	32	31,50	19,60	250	60
021418	IR4044T16	IR	16IR	44	40	40	23,80	300	-
021422	IRN2027Q22	IR	221R	27	20	20	15,60	180	-
021424	IR2532R22	IR	221R	32	25	24,50	17,80	200	-
021426	IR3239S22	IR	221R	39	32	32	21,50	250	-
021428	IR4047T22	IR	221R	47	40	40	25,80	300	-
021446	IR3240S27	IR	27IR	40	32	32	22,40	250	-
021448	IR4048T27	IR	27IR	48	40	40	26,40	300	-

IL = Left Hand Tooling is available on request
