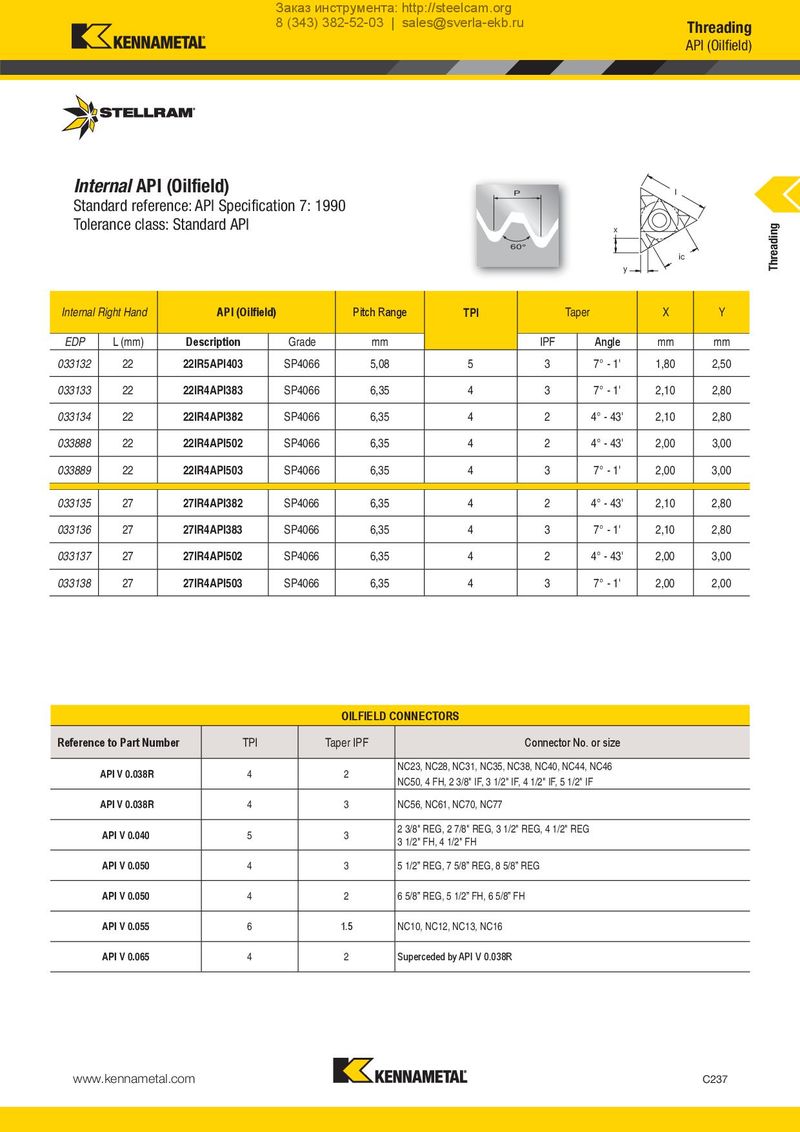

API (Oilfield)
Internal API (Oilfield)
Standard reference: API Specification 7: 1990
Tolerance class: Standard API
P
60°
l
x
ic y
| Internal R | ight Hand | API (Oilfie | ild) | Pitch Range | TPI | T | aper | X | Y |
| EDP | L(mm) | Description | Grade | mm | IPF | Angle | mm | mm | |
| 033132 | 22 | 22IR5API403 | SP4066 | 5,08 | 5 | 3 | 7° - 1' | 1,80 | 2,50 |
| 033133 | 22 | 22IR4API383 | SP4066 | 6,35 | 4 | 3 | 7° - 1' | 2,10 | 2,80 |
| 033134 | 22 | 22IR4API382 | SP4066 | 6,35 | 4 | 2 | 4° - 43' | 2,10 | 2,80 |
| 033888 | 22 | 22IR4API502 | SP4066 | 6,35 | 4 | 2 | 4° - 43' | 2,00 | 3,00 |
| 033889 | 22 | 22IR4API503 | SP4066 | 6,35 | 4 | 3 | 7° - 1' | 2,00 | 3,00 |
| 033135 | 27 | 27IR4API382 | SP4066 | 6,35 | 4 | 2 | 4° - 43' | 2,10 | 2,80 |
| 033136 | 27 | 27IR4API383 | SP4066 | 6,35 | 4 | 3 | 7° - 1' | 2,10 | 2,80 |
| 033137 | 27 | 27IR4API502 | SP4066 | 6,35 | 4 | 2 | 4° - 43' | 2,00 | 3,00 |
| 033138 | 27 | 27IR4API503 | SP4066 | 6,35 | 4 | 3 | 7° - 1' | 2,00 | 2,00 |
| OILFIELD | CONNECTORS | ||
| Reference to Part Number | TPI | Taper IPF | Connector No. or size |
| API V 0.038R | 4 | 2 | NC23, NC28, NC31, NC35, NC38, NC40, NC44, NC46 NC50,4 FH,2 3/8" IF,3 1/2" IF,4 1/2" IF,5 1/2" IF |
| API V 0.038R | 4 | 3 | NC56, NC61, NC70, NC77 |
| API V 0.040 | 5 | 3 | 2 3/8" REG, 2 7/8" REG, 3 1/2" REG, 4 1/2" REG 3 1/2" FH, 4 1/2" FH |
| API V 0.050 | 4 | 3 | 5 1/2” REG, 7 5/8” REG, 8 5/8” REG |
| API V 0.050 | 4 | 2 | 6 5/8” REG, 5 1/2” FH, 6 5/8” FH |
| API V 0.055 | 6 | 1.5 | NC10, NC12, NC13, NC16 |
| API V 0.065 | 4 | 2 | Superceded by API V 0.038R |
