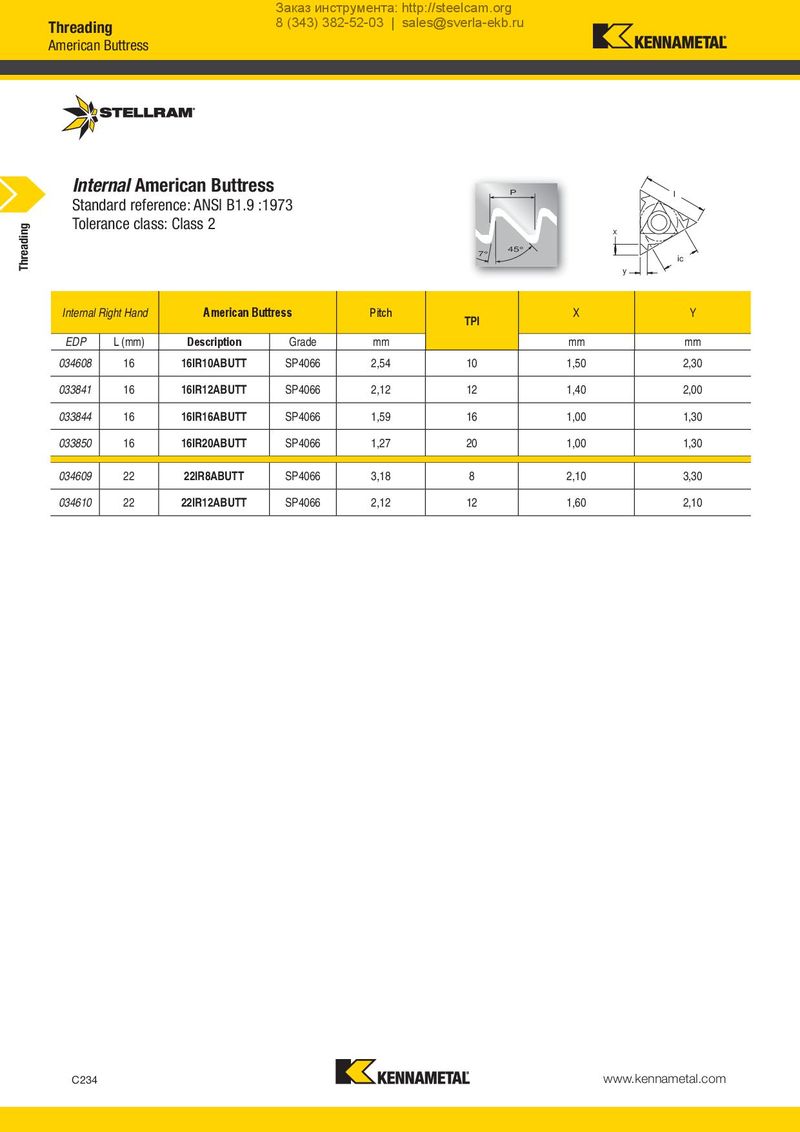

American Buttress
Internal American Buttress
Standard reference: ANSI B1.9 :1973
Tolerance class: Class 2
7°
P
45°
l
x
ic y
| Internal R | ight Hand | American Bu | ttress | Pitch | TPI | X | Y |
| EDP | L(mm) | Description | Grade | mm | mm | mm | |
| 034608 | 16 | 16IR10ABUTT | SP4066 | 2,54 | 10 | 1,50 | 2,30 |
| 033841 | 16 | 16IR12ABUTT | SP4066 | 2,12 | 12 | 1,40 | 2,00 |
| 033844 | 16 | 16IR16ABUTT | SP4066 | 1,59 | 16 | 1,00 | 1,30 |
| 033850 | 16 | 16IR20ABUTT | SP4066 | 1,27 | 20 | 1,00 | 1,30 |
| 034609 | 22 | 22IR8ABUTT | SP4066 | 3,18 | 8 | 2,10 | 3,30 |
| 034610 | 22 | 22IR12ABUTT | SP4066 | 2,12 | 12 | 1,60 | 2,10 |
