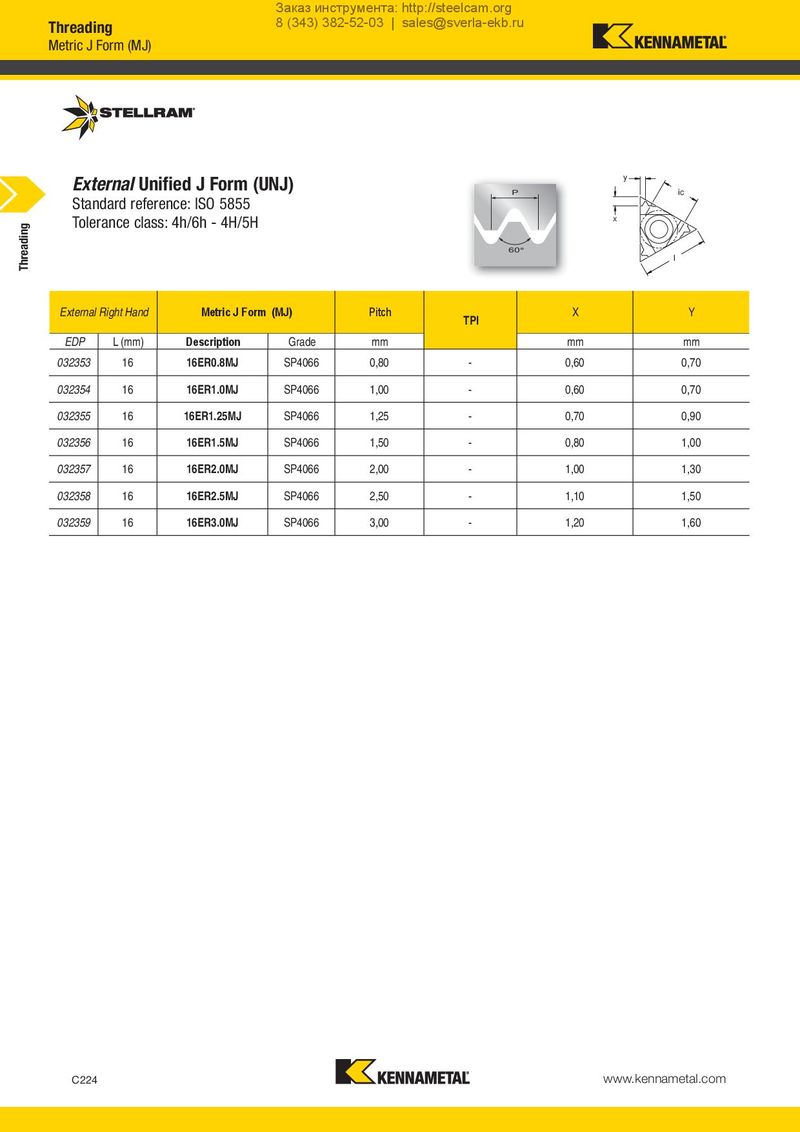

Metric J Form (MJ)
External Unified J Form (UNJ) y
Standard reference: ISO 5855 P ic
Tolerance class: 4h/6h - 4H/5H x 60° l
| External | Right Hand | Metric J Form | (MJ) | Pitch | TPI | X | Y |
| EDP | L(mm) | Description | Grade | mm | mm | mm | |
| 032353 | 16 | 16ER0.8MJ | SP4066 | 0,80 | - | 0,60 | 0,70 |
| 032354 | 16 | 16ER1.0MJ | SP4066 | 1,00 | - | 0,60 | 0,70 |
| 032355 | 16 | 16ER1.25MJ | SP4066 | 1,25 | - | 0,70 | 0,90 |
| 032356 | 16 | 16ER1.5MJ | SP4066 | 1,50 | - | 0,80 | 1,00 |
| 032357 | 16 | 16ER2.0MJ | SP4066 | 2,00 | - | 1,00 | 1,30 |
| 032358 | 16 | 16ER2.5MJ | SP4066 | 2,50 | - | 1,10 | 1,50 |
| 032359 | 16 | 16ER3.0MJ | SP4066 | 3,00 | - | 1,20 | 1,60 |
