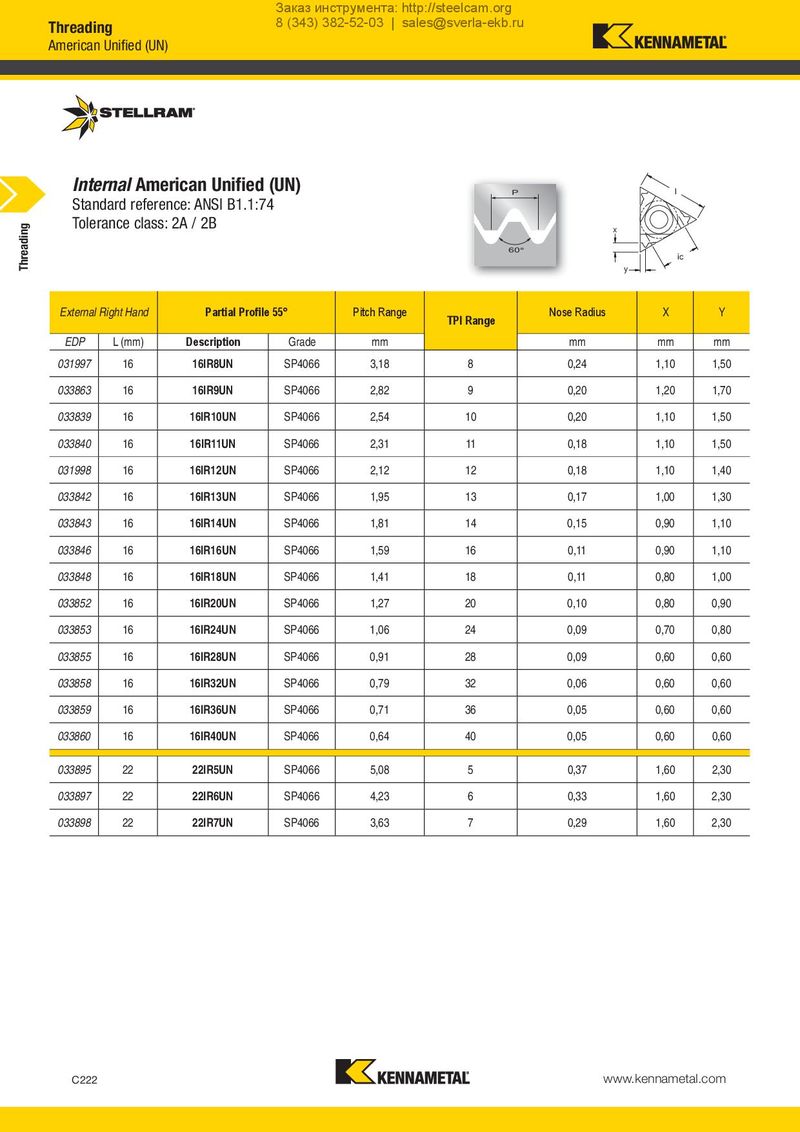

Internal American Unified (UN)

Standard reference: ANSI B1.1:74

Tolerance class: 2A / 2B

P

60°

l

x

ic y

External	Right Hand	Partial Profil	ie 55°	Pitch Range	TPI Range	Nose Radius	X	Y
EDP	L(mm)	Description	Grade	mm		mm	mm	mm
031997	16	16IR8UN	SP4066	3,18	8	0,24	1,10	1,50
033863	16	16IR9UN	SP4066	2,82	9	0,20	1,20	1,70
033839	16	16IR10UN	SP4066	2,54	10	0,20	1,10	1,50
033840	16	16IR11UN	SP4066	2,31	11	0,18	1,10	1,50
031998	16	16IR12UN	SP4066	2,12	12	0,18	1,10	1,40
033842	16	16IR13UN	SP4066	1,95	13	0,17	1,00	1,30
033843	16	16IR14UN	SP4066	1,81	14	0,15	0,90	1,10
033846	16	16IR16UN	SP4066	1,59	16	0,11	0,90	1,10
033848	16	16IR18UN	SP4066	1,41	18	0,11	0,80	1,00
033852	16	16IR20UN	SP4066	1,27	20	0,10	0,80	0,90
033853	16	16IR24UN	SP4066	1,06	24	0,09	0,70	0,80
033855	16	16IR28UN	SP4066	0,91	28	0,09	0,60	0,60
033858	16	16IR32UN	SP4066	0,79	32	0,06	0,60	0,60
033859	16	16IR36UN	SP4066	0,71	36	0,05	0,60	0,60
033860	16	16IR40UN	SP4066	0,64	40	0,05	0,60	0,60
033895	22	22IR5UN	SP4066	5,08	5	0,37	1,60	2,30
033897	22	22IR6UN	SP4066	4,23	6	0,33	1,60	2,30
033898	22	22IR7UN	SP4066	3,63	7	0,29	1,60	2,30
