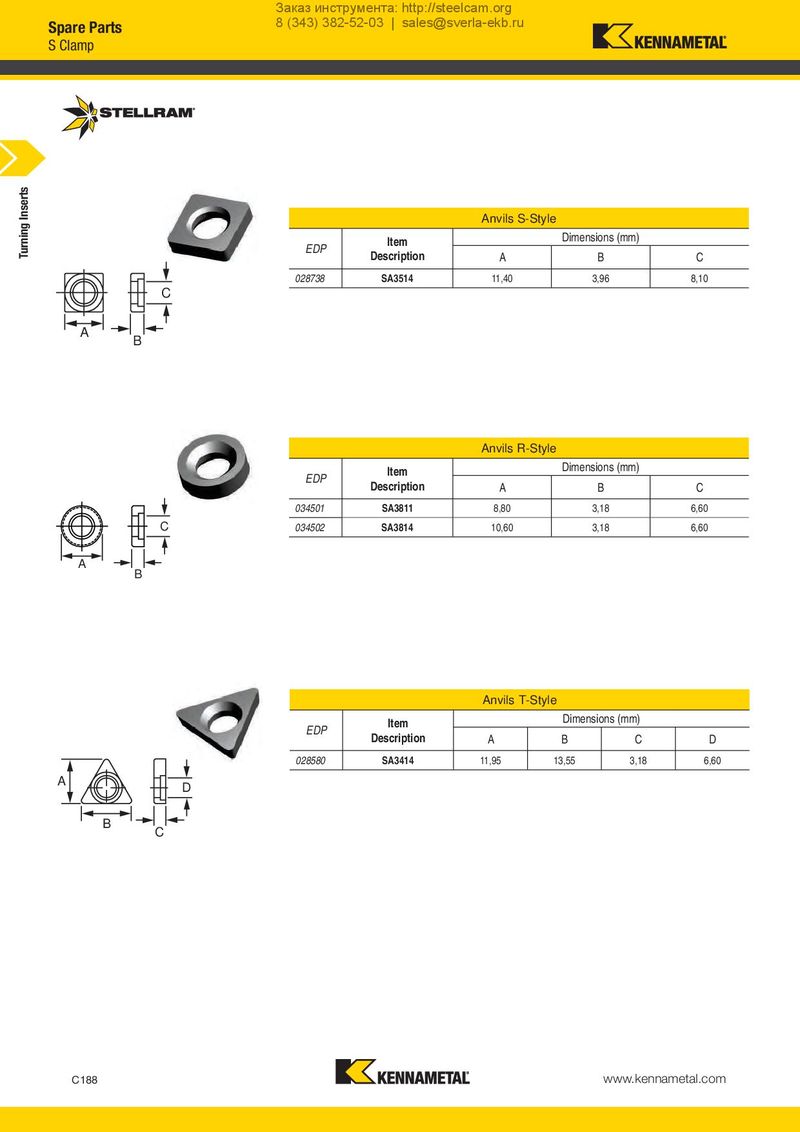

| Anvils S-Styl | e | |||
| Item | Dimensions(mm) | |||
| EDP | Description | A | B | C |
| 028738 | SA3514 | 11,40 | 3,96 | 8,10 |
C
A B
| Anvils R-Styl | e | |||
| Item | Dimensions(mm) | |||
| EDP | Description | A | B | C |
| 034501 | SA3811 | 8,80 | 3,18 | 6,60 |
| 034502 | SA3814 | 10,60 | 3,18 | 6,60 |
A B
| Anvils | T-Style | |||||
| Item | Dimensi | on | s(mm) | |||
| EDP | Description | A | B | C | D | |
| 028580 | SA3414 | 11,95 | 13,55 | 3,18 | 6,60 |
A
B
D
C
