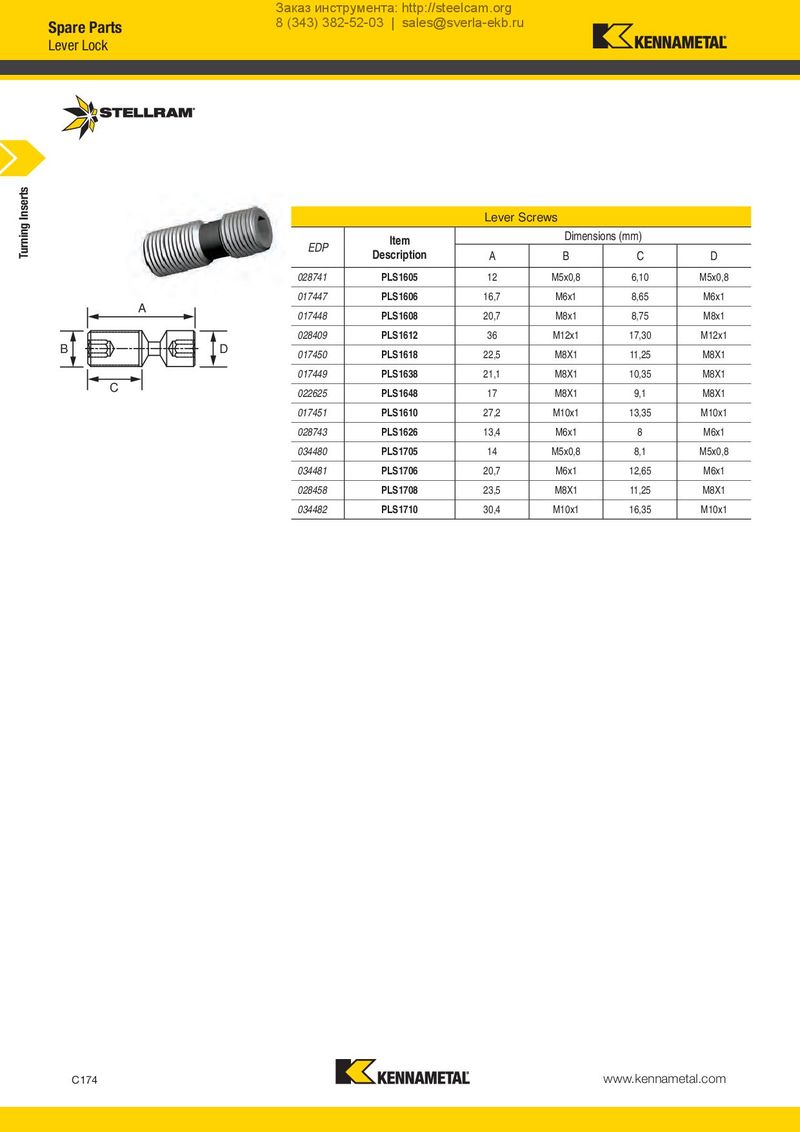

| Lever S | crews | ||||
| EDP | Item | Dimensio | ns(mm) | ||
| Description | A | B | C | D | |
| 028741 | PLS1605 | 12 | M5x0,8 | 6,10 | M5x0,8 |
| 017447 | PLS1606 | 16,7 | M6x1 | 8,65 | M6x1 |
| 017448 | PLS1608 | 20,7 | M8x1 | 8,75 | M8x1 |
| 028409 | PLS1612 | 36 | M12x1 | 17,30 | M12x1 |
| 017450 | PLS1618 | 22,5 | M8X1 | 11,25 | M8X1 |
| 017449 | PLS1638 | 21,1 | M8X1 | 10,35 | M8X1 |
| 022625 | PLS1648 | 17 | M8X1 | 9,1 | M8X1 |
| 017451 | PLS1610 | 27,2 | M10x1 | 13,35 | M10x1 |
| 028743 | PLS1626 | 13,4 | M6x1 | 8 | M6x1 |
| 034480 | PLS1705 | 14 | M5x0,8 | 8,1 | M5x0,8 |
| 034481 | PLS1706 | 20,7 | M6x1 | 12,65 | M6x1 |
| 028458 | PLS1708 | 23,5 | M8X1 | 11,25 | M8X1 |
| 034482 | PLS1710 | 30,4 | M10x1 | 16,35 | M10x1 |
