SWAP 90° f b

90° L 1

h h

1

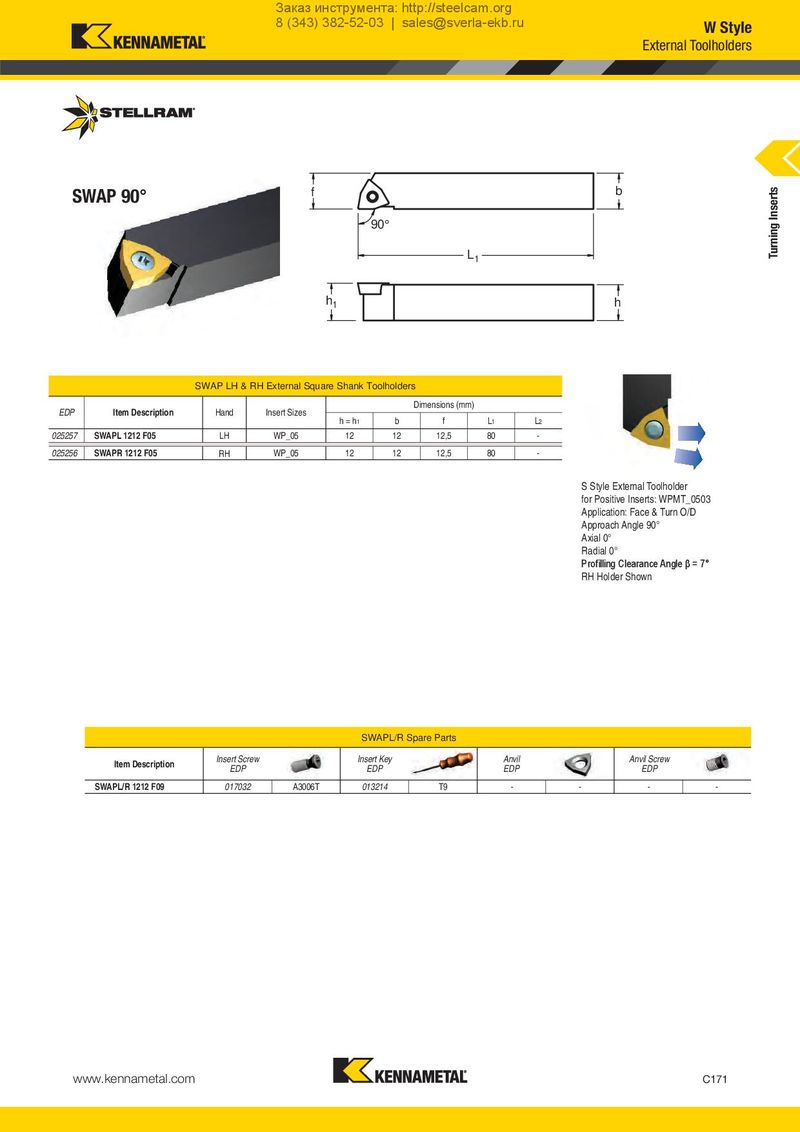

SWAP LH & RH External Square Shank Toolholders Dimensions (mm)

EDP Item Description Hand Insert Sizes

h = h1bfL1L2
025257SWAPL 1212 F05LHWP_05121212,580-
025256SWAPR 1212 F05RHWP_05121212,580-

S Style External Toolholder

for Positive Inserts: WPMT_0503

Application: Face & Turn O/D

Approach Angle 90°

Axial 0°

Radial 0°

Profilling Clearance Angle β = 7°

RH Holder Shown

SWAPL/RSpare Parts
Item DescriptionInsert Screw EDPInsert Key EDPAnvil EDPAnvil Screw EDP
SWAPL/R 1212 F09017032A3006T013214T9----
