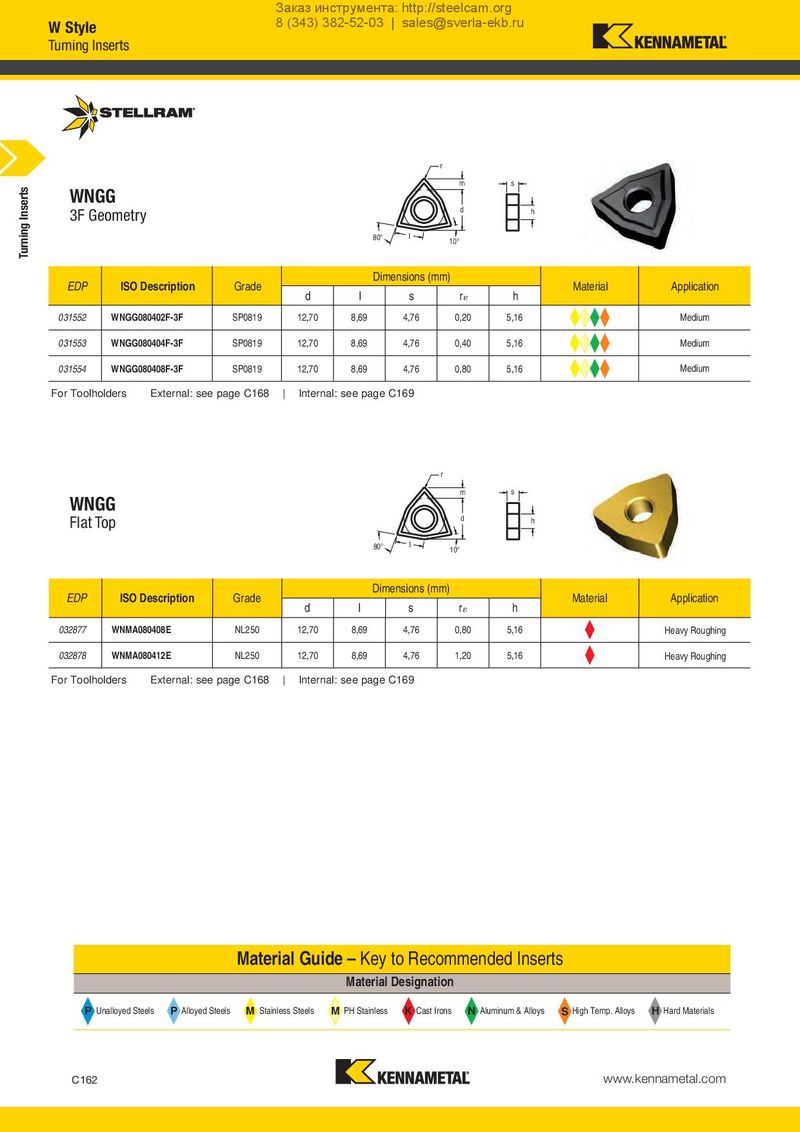

r

WNGG	m	s
3F Geometry	d		h

80° I 10°

EDP	ISO Description	Grade	d	Di I	mensions(m s	m) r	h	Material	Application
031552	WNGG080402F-3F	SP0819	12,70	8,69	4,76	0,20	5,16		Medium
031553	WNGG080404F-3F	SP0819	12,70	8,69	4,76	0,40	5,16		Medium
031554	WNGG080408F-3F	SP0819	12,70	8,69	4,76	0,80	5,16		Medium

For Toolholders External: see page C168 | Internal: see page C169

r

WNGG	m	s
Flat Top	d		h

80° I 10°

EDP	ISO Description	Grade	d	Di I	mensions(m s	m) r	h	Material	Application
032877	WNMA080408E	NL250	12,70	8,69	4,76	0,80	5,16		Heavy Roughing
032878	WNMA080412E	NL250	12,70	8,69	4,76	1,20	5,16		Heavy Roughing

For Toolholders External: see page C168 | Internal: see page C169

Material Guide – Key to Recommended Inserts

Material Designation

P Unalloyed Steels P Alloyed Steels M Stainless Steels M PH Stainless K Cast Irons N Aluminum & Alloys S High Temp. Alloys H Hard Materials
