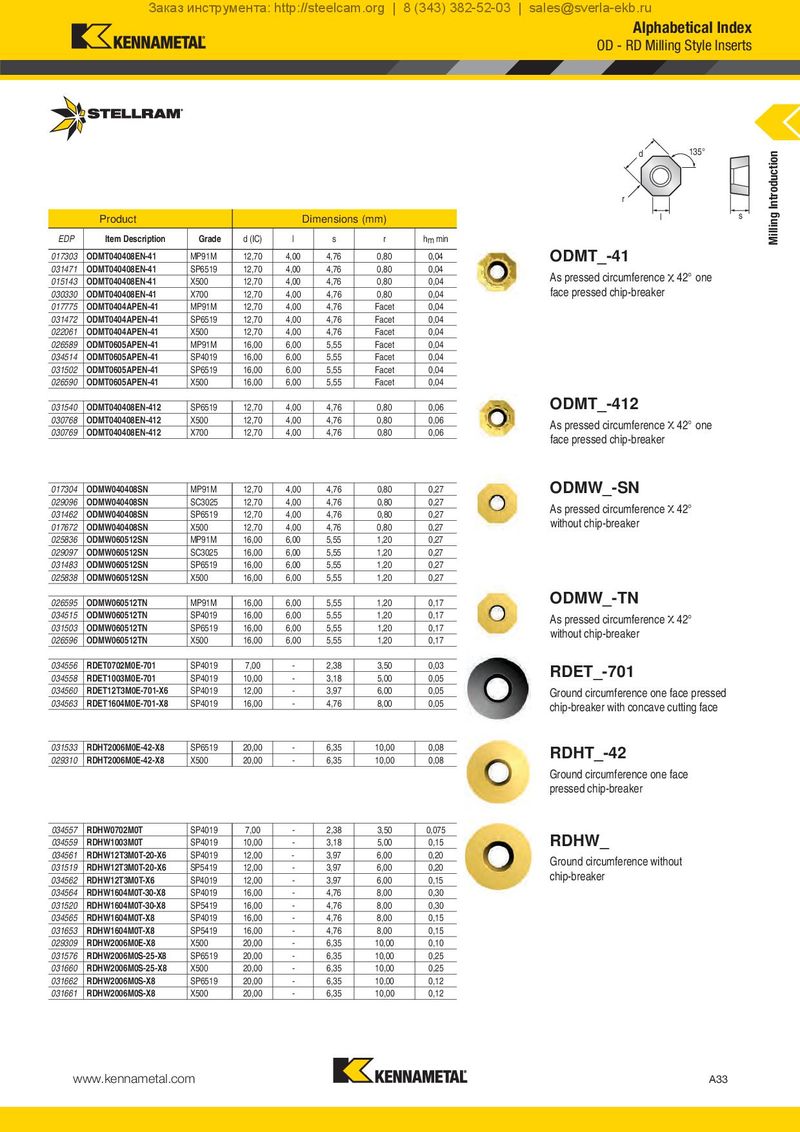

OD - RD Milling Style Inserts
d 135°
r l s
| Product | Di | mension | s (mm) | ||||
| EDP | Item Description | Grade | d (IC) | l | s | r | hm min |
| 017303 | ODMT040408EN-41 | MP91M | 12,70 | 4,00 | 4,76 | 0,80 | 0,04 |
| 031471 | ODMT040408EN-41 | SP6519 | 12,70 | 4,00 | 4,76 | 0,80 | 0,04 |
| 015143 | ODMT040408EN-41 | X500 | 12,70 | 4,00 | 4,76 | 0,80 | 0,04 |
| 030330 | ODMT040408EN-41 | X700 | 12,70 | 4,00 | 4,76 | 0,80 | 0,04 |
| 017775 | ODMT0404APEN-41 | MP91M | 12,70 | 4,00 | 4,76 | Facet | 0,04 |
| 031472 | ODMT0404APEN-41 | SP6519 | 12,70 | 4,00 | 4,76 | Facet | 0,04 |
| 022061 | ODMT0404APEN-41 | X500 | 12,70 | 4,00 | 4,76 | Facet | 0,04 |
| 026589 | ODMT0605APEN-41 | MP91M | 16,00 | 6,00 | 5,55 | Facet | 0,04 |
| 034514 | ODMT0605APEN-41 | SP4019 | 16,00 | 6,00 | 5,55 | Facet | 0,04 |
| 031502 | ODMT0605APEN-41 | SP6519 | 16,00 | 6,00 | 5,55 | Facet | 0,04 |
| 026590 | ODMT0605APEN-41 | X500 | 16,00 | 6,00 | 5,55 | Facet | 0,04 |
| 031540 | ODMT040408EN-412 | SP6519 | 12,70 | 4,00 | 4,76 | 0,80 | 0,06 |
| 030768 | ODMT040408EN-412 | X500 | 12,70 | 4,00 | 4,76 | 0,80 | 0,06 |
| 030769 | ODMT040408EN-412 | X700 | 12,70 | 4,00 | 4,76 | 0,80 | 0,06 |
As pressed circumference χ 42° one
| 017304 | ODMW040408SN | MP91M | 12,70 | 4,00 | 4,76 | 0,80 | 0,27 |
| 029096 | ODMW040408SN | SC3025 | 12,70 | 4,00 | 4,76 | 0,80 | 0,27 |
| 031462 | ODMW040408SN | SP6519 | 12,70 | 4,00 | 4,76 | 0,80 | 0,27 |
| 017672 | ODMW040408SN | X500 | 12,70 | 4,00 | 4,76 | 0,80 | 0,27 |
| 025836 | ODMW060512SN | MP91M | 16,00 | 6,00 | 5,55 | 1,20 | 0,27 |
| 029097 | ODMW060512SN | SC3025 | 16,00 | 6,00 | 5,55 | 1,20 | 0,27 |
| 031483 | ODMW060512SN | SP6519 | 16,00 | 6,00 | 5,55 | 1,20 | 0,27 |
| 025838 | ODMW060512SN | X500 | 16,00 | 6,00 | 5,55 | 1,20 | 0,27 |
| 026595 | ODMW060512TN | MP91M | 16,00 | 6,00 | 5,55 | 1,20 | 0,17 |
| 034515 | ODMW060512TN | SP4019 | 16,00 | 6,00 | 5,55 | 1,20 | 0,17 |
| 031503 | ODMW060512TN | SP6519 | 16,00 | 6,00 | 5,55 | 1,20 | 0,17 |
| 026596 | ODMW060512TN | X500 | 16,00 | 6,00 | 5,55 | 1,20 | 0,17 |
| 034556 | RDET0702M0E-701 | SP4019 | 7,00 | - | 2,38 | 3,50 | 0,03 |
| 034558 | RDET1003M0E-701 | SP4019 | 10,00 | - | 3,18 | 5,00 | 0,05 |
| 034560 | RDET12T3M0E-701-X6 | SP4019 | 12,00 | - | 3,97 | 6,00 | 0,05 |
| 034563 | RDET1604M0E-701-X8 | SP4019 | 16,00 | - | 4,76 | 8,00 | 0,05 |
| 031533 | RDHT2006M0E-42-X8 | SP6519 | 20,00 | - | 6,35 | 10,00 | 0,08 |
| 029310 | RDHT2006M0E-42-X8 | X500 | 20,00 | - | 6,35 | 10,00 | 0,08 |
without chip-breaker
Ground circumference one face
pressed chip-breaker
| 034557 | RDHW0702M0T | SP4019 | 7,00 | - | 2,38 | 3,50 | 0,075 |
| 034559 | RDHW1003M0T | SP4019 | 10,00 | - | 3,18 | 5,00 | 0,15 |
| 034561 | RDHW12T3M0T-20-X6 | SP4019 | 12,00 | - | 3,97 | 6,00 | 0,20 |
| 031519 | RDHW12T3M0T-20-X6 | SP5419 | 12,00 | - | 3,97 | 6,00 | 0,20 |
| 034562 | RDHW12T3M0T-X6 | SP4019 | 12,00 | - | 3,97 | 6,00 | 0,15 |
| 034564 | RDHW1604M0T-30-X8 | SP4019 | 16,00 | - | 4,76 | 8,00 | 0,30 |
| 031520 | RDHW1604M0T-30-X8 | SP5419 | 16,00 | - | 4,76 | 8,00 | 0,30 |
| 034565 | RDHW1604M0T-X8 | SP4019 | 16,00 | - | 4,76 | 8,00 | 0,15 |
| 031653 | RDHW1604M0T-X8 | SP5419 | 16,00 | - | 4,76 | 8,00 | 0,15 |
| 029309 | RDHW2006M0E-X8 | X500 | 20,00 | - | 6,35 | 10,00 | 0,10 |
| 031576 | RDHW2006M0S-25-X8 | SP6519 | 20,00 | - | 6,35 | 10,00 | 0,25 |
| 031660 | RDHW2006M0S-25-X8 | X500 | 20,00 | - | 6,35 | 10,00 | 0,25 |
| 031662 | RDHW2006M0S-X8 | SP6519 | 20,00 | - | 6,35 | 10,00 | 0,12 |
| 031661 | RDHW2006M0S-X8 | X500 | 20,00 | - | 6,35 | 10,00 | 0,12 |
