Ap

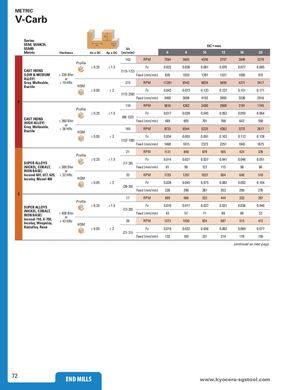

Series 55M, 55MCR, 55MB			Ae	Ae	Vc				DC •	mm
Metric	Hardness		Ae x DC	Ap x DC	(m/min)		6	8	10	12	16	20
		Profile			143	RPM	7594	5695	4556	3797	2848	2278
CAST IRONS			≤ 0.25	≤ 1.5	(115-172)	Fz	0.022	0.036	0.061	0.070	0.077	0.085
(LOW & MEDIUM ALLOY)	≤ 220 Bhn or					Feed (mm/min)	820	1033	1397	1321	1093	972
Gray, Malleable, Ductile	≤ 19 HRc	HSM			215	RPM	11391	8543	6834	5695	4271	3417
			≤ 0.05	≤ 2	(172-258)	Fz	0.043	0.073	0.123	0.137	0.151	0.171
K						Feed (mm/min)	2460	3099	4192	3895	3226	2916
		Profile			110	RPM	5816	4362	3490	2908	2181	1745
			≤ 0.25	≤ 1.5	(88132)	Fz	0.017	0.028	0.045	0.053	0.059	0.064
CAST IRONS (HIGH ALLOY)	≤ 260 Bhn or				-	Feed (mm/min)	489	605	791	768	642	558
Gray, Malleable, Ductile	≤ 26 HRc	HSM			165	RPM	8725	6544	5235	4362	3272	2617
			≤ 0.05	≤ 2	(132-198)	Fz	0.034	0.055	0.091	0.103	0.113	0.128
						Feed (mm/min)	1466	1815	2373	2251	1843	1675
		Profile			21	RPM	1131	848	679	565	424	339
SUPER ALLOYS			≤ 0.25	≤ 1.5	(17-26)	Fz	0.014	0.021	0.037	0.041	0.046	0.051
(NICKEL, COBALT, IRON BASE)	≤ 300 Bhn or					Feed (mm/min)	81	90	127	115	98	86
Inconel 601, 617, 625, Incolo Monel 400	≤ 32 HRc	HSM			33	RPM	1729	1297	1037	864	648	519
y,			≤ 0.05	≤ 2	(26-39)	Fz	0.026	0.045	0.075	0.082	0.092	0.104
S						Feed (mm/min)	228	290	387	353	299	270
		Profile			17	RPM	889	666	533	444	333	267
SUPER ALLOYS			≤ 0.25	≤ 1.5	(13-20)	Fz	0.010	0.017	0.027	0.031	0.036	0.040
(NICKEL, COBALT, IRON BASE)	≤ 400 Bhn					Feed (mm/min)	43	57	71	69	60	53
Inconel 718, X-750, Incoloy, Waspaloy,	or ≤ 43 HRc	HSM			26	RPM	1373	1030	824	687	515	412
Hastelloy, Rene			≤ 0.05	≤ 2	(21-31)	Fz	0.019	0.032	0.056	0.062	0.069	0.077
						Feed (mm/min)	132	165	231	214	178	159

continued on next page
