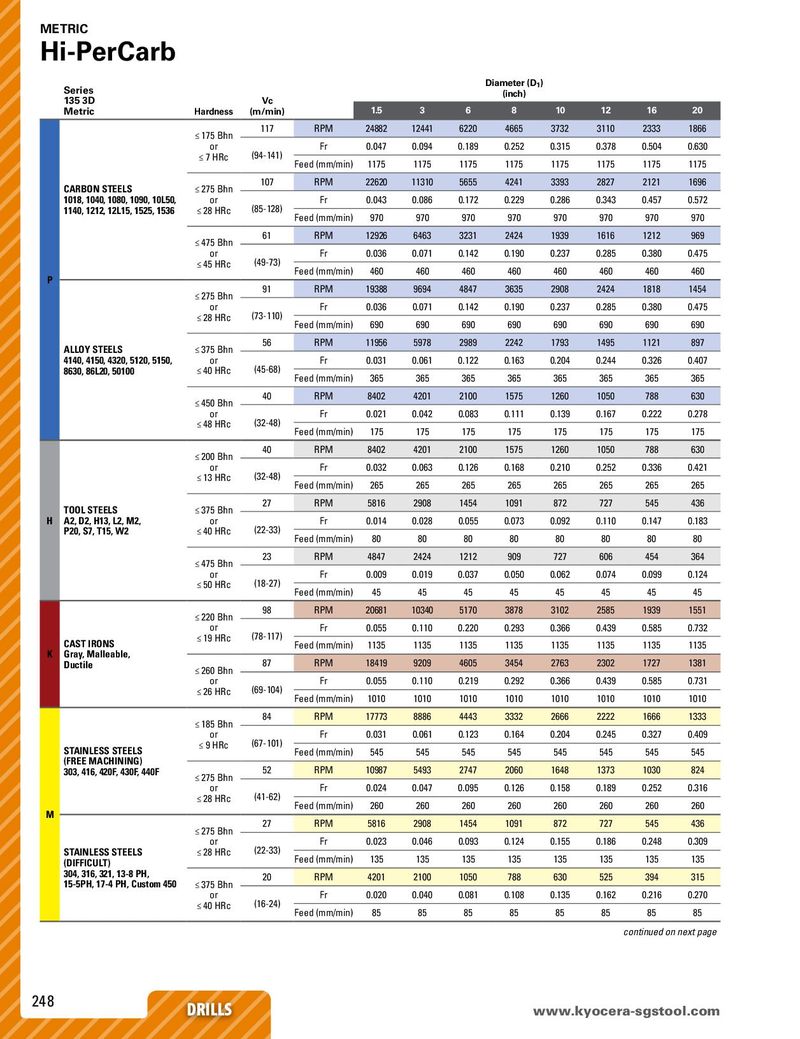

Общий каталог SGS 2018 - страница 248

Каталог SGS шестизубые фрезы T-carb

Каталог SGS микро инструмент 2021

Каталог SGS фрезы для алюминия S-carb

Каталог SGS высокопроизводительные черновые фрезы

Каталог SGS инструмент для обработки алюминия

Общий каталог SGS 2015 на русском

Series 135 3D		Vc				D	iameter (D (inch)	1)
Metric	Hardness	(m/min)		1.5	3	6	8	10	12	16	20
	≤ 175 Bhn	117	RPM	24882	12441	6220	4665	3732	3110	2333	1866
	or	(94-141)	Fr	0.047	0.094	0.189	0.252	0.315	0.378	0.504	0.630
	≤ 7 HRc		Feed (mm/min)	1175	1175	1175	1175	1175	1175	1175	1175
CARBON STEELS	≤ 275 Bhn	107	RPM	22620	11310	5655	4241	3393	2827	2121	1696
1018, 1040, 1080, 1090, 10L50,	or	(85-128)	Fr	0.043	0.086	0.172	0.229	0.286	0.343	0.457	0.572
1140, 1212, 12L15, 1525, 1536	≤ 28 HRc		Feed (mm/min)	970	970	970	970	970	970	970	970
	≤ 475 Bhn	61	RPM	12926	6463	3231	2424	1939	1616	1212	969
	or ≤ 45 HRc	(49-73)	Fr	0.036	0.071	0.142	0.190	0.237	0.285	0.380	0.475
			Feed (mm/min)	460	460	460	460	460	460	460	460
P	≤ 275 Bh	91	RPM	19388	9694	4847	3635	2908	2424	1818	1454
	n or		Fr	0.036	0.071	0.142	0.190	0.237	0.285	0.380	0.475
	≤ 28 HRc	(73-110)	Feed (mm/min)	690	690	690	690	690	690	690	690
ALLOY STEELS	≤ 375 Bhn	56	RPM	11956	5978	2989	2242	1793	1495	1121	897
4140, 4150, 4320, 5120, 5150,	or	(4568)	Fr	0.031	0.061	0.122	0.163	0.204	0.244	0.326	0.407
8630, 86L20, 50100	≤ 40 HRc	-	Feed (mm/min)	365	365	365	365	365	365	365	365
	≤ 450 Bhn	40	RPM	8402	4201	2100	1575	1260	1050	788	630
	or	(3248)	Fr	0.021	0.042	0.083	0.111	0.139	0.167	0.222	0.278
	≤ 48 HRc	-	Feed (mm/min)	175	175	175	175	175	175	175	175
	≤ 200 Bhn	40	RPM	8402	4201	2100	1575	1260	1050	788	630
	or		Fr	0.032	0.063	0.126	0.168	0.210	0.252	0.336	0.421
	≤ 13 HRc	(32-48)	Feed (mm/min)	265	265	265	265	265	265	265	265
TOOL STEELS	≤ 375 Bhn	27	RPM	5816	2908	1454	1091	872	727	545	436
H A2, D2, H13, L2, M2,	or		Fr	0.014	0.028	0.055	0.073	0.092	0.110	0.147	0.183
P20, S7, T15, W2	≤ 40 HRc	(22-33)	Feed (mm/min)	80	80	80	80	80	80	80	80
	≤ 475 Bhn	23	RPM	4847	2424	1212	909	727	606	454	364
	or	1827	Fr	0.009	0.019	0.037	0.050	0.062	0.074	0.099	0.124
	≤ 50 HRc	(-)	Feed (mm/min)	45	45	45	45	45	45	45	45
	≤ 220 Bhn	98	RPM	20681	10340	5170	3878	3102	2585	1939	1551
	or	(78-117)	Fr	0.055	0.110	0.220	0.293	0.366	0.439	0.585	0.732
CAST IRONS	≤ 19 HRc		Feed (mm/min)	1135	1135	1135	1135	1135	1135	1135	1135
K Gray, Malleable, Ductile	≤ 260 Bhn	87	RPM	18419	9209	4605	3454	2763	2302	1727	1381
	or		Fr	0.055	0.110	0.219	0.292	0.366	0.439	0.585	0.731
	≤ 26 HRc	(69-104)	Feed (mm/min)	1010	1010	1010	1010	1010	1010	1010	1010
	185 Bh	84	RPM	17773	8886	4443	3332	2666	2222	1666	1333
	≤ n or		Fr	0.031	0.061	0.123	0.164	0.204	0.245	0.327	0.409
STAINLESS STEELS	≤ 9 HRc	(67-101)	Feed (mm/min)	545	545	545	545	545	545	545	545
(FREE MACHINING) 303, 416, 420F, 430F, 440F	≤ 275 Bhn	52	RPM	10987	5493	2747	2060	1648	1373	1030	824
	or		Fr	0.024	0.047	0.095	0.126	0.158	0.189	0.252	0.316
M	≤ 28 HRc	(41-62)	Feed (mm/min)	260	260	260	260	260	260	260	260
	≤ 275 Bhn	27	RPM	5816	2908	1454	1091	872	727	545	436
	or		Fr	0.023	0.046	0.093	0.124	0.155	0.186	0.248	0.309
STAINLESS STEELS (DIFFICULT)	≤ 28 HRc	(22-33)	Feed (mm/min)	135	135	135	135	135	135	135	135
304, 316, 321, 13-8 PH, 15-5PH 17-4 PH Custom 450	≤ 375 Bhn	20	RPM	4201	2100	1050	788	630	525	394	315
, ,	or		Fr	0.020	0.040	0.081	0.108	0.135	0.162	0.216	0.270
	≤ 40 HRc	(16-24)	Feed (mm/min)	85	85	85	85	85	85	85	85

continued on next page
