MK2M	ТВЕРДОСТЬ	ОБРАБОТКА	СКОРОСТЬ			ПОДАЧА(мм/зуб)
	ПО БРИНЕЛЛЮ	Тип	м/мин	.20	.41	.79	1.02	1.52
		ПАЗ	78	0.00041	0.0008	0.0015	0.0023	0.0033
■ ■ УГЛЕРОДИСТАЯ СТАЛЬ	≤175	КОНТУР	98	0.00046	0.0010	0.0018	0.0028	0.0036
		ЧИСТОВАЯ	127	0.00094	0.0018	0.0036	0.0056	0.0074
		ПАЗ	57	0.00030	0.0005	0.0013	0.0018	0.0023
■ ■ ЛЕГИРОВАННАЯ СТАЛЬ	≤275	КОНТУР	72	0.00036	0.0008	0.0013	0.0020	0.0028
		ЧИСТОВАЯ	93	0.00071	0.0013	0.0028	0.0041	0.0056
		ПАЗ	54	0.00030	0.0005	0.0013	0.0018	0.0023
■ ■ ИНСТРУМЕНТАЛЬНАЯ СТАЛЬ	≤250	КОНТУР	67	0.00036	0.0008	0.0013	0.0020	0.0028
		ЧИСТОВАЯ	87	0.00071	0.0013	0.0028	0.0041	0.0056
		ПАЗ	57	0.00041	0.0008	0.0015	0.0023	0.0033
■ ■ ЧУГУН	≤220	КОНТУР	72	0.00046	0.0010	0.0018	0.0028	0.0036
		ЧИСТОВАЯ	93	0.00094	0.0018	0.0036	0.0056	0.0074
■ ■НЕРЖ. СТАЛЬ		ПАЗ	63	0.00030	0.0005	0.0013	0.0018	0.0023
(легкообрабатываемая)	≤275	КОНТУР	79	0.00036	0.0008	0.0013	0.0020	0.0028
		ЧИСТОВАЯ	103	0.00071	0.0013	0.0028	0.0041	0.0056
■ ■НЕРЖ. СТАЛЬ		ПАЗ	44	0.00025	0.0005	0.0010	0.0015	0.0020
(труднообрабатываемая)	≤275	КОНТУР	55	0.00028	0.0005	0.0010	0.0015	0.0023
		ЧИСТОВАЯ	71	0.00056	0.0010	0.0023	0.0033	0.0043
		ПАЗ	30	0.00025	0.0005	0.0010	0.0015	0.0020
■ ■ТИТАН	≤350	КОНТУР	38	0.00028	0.0005	0.0010	0.0015	0.0023
		ЧИСТОВАЯ	49	0.00056	0.0010	0.0023	0.0033	0.0043
		ПАЗ	11	0.00020	0.0005	0.0008	0.0013	0.0015
■ ■ЖАРОПРОЧНЫЕ СПЛАВЫ	≤300	КОНТУР	14	0.00023	0.0005	0.0010	0.0013	0.0018
		ЧИСТОВАЯ	18	0.00046	0.0010	0.0018	0.0028	0.0036
Й		ПАЗ	195	0.00081	0.0015	0.0033	0.0048	0.0064
■ ■ АЛЮМИНИ	≤150	КОНТУР	244	0.00094	0.0018	0.0036	0.0056	0.0074
		ЧИСТОВАЯ	317	0.00185	0.0036	0.0074	0.0109	0.0145
		ПАЗ	59	0.00041	0.0008	0.0015	0.0023	0.0033
■ ■ МЕДНЫЕ СПЛАВЫ	≤140	КОНТУР	73	0.00046	0.0010	0.0018	0.0028	0.0036
		ЧИСТОВАЯ	95	0.00094	0.0018	0.0036	0.0056	0.0074
		ПАЗ	195	0.00081	0.0015	0.0033	0.0048	0.0064
■ ■ ПЛАСТИК		КОНТУР	244	0.00094	0.0018	0.0036	0.0056	0.0074
Поликарбонат, PVC,		ЧИСТОВАЯ	317	0.00185	0.0036	0.0074	0.0109	0.0145
		ПАЗ	146	0.00081	0.0015	0.0033	0.0048	0.0064
ГРАФИТ		КОНТУР	183	0.00094	0.0018	0.0036	0.0056	0.0074
		ЧИСТОВАЯ	238	0.00185	0.0036	0.0074	0.0109	0.0145

ТИП ОБРАБОТКИ об/мин = (1000 x м/мин) / (3,14 x D1)

ПАЗ КОНТУР ЧИСТОВАЯ* мм/мин = (мм/зуб) x (кол. зубьев) x об/мин

Rw = D Rw = .5 x D Rw = .05 x D

1 1 1

Ad = D1 Ad = 1.5 x D1 Ad = 1.5 x D1 Приведена максимальная рекомендованная глубина резания

Снижайте скорость и подачу при обработке материалов, которые тверже приведенных
Ограничивайте глубину резания для длинных, сверхдлинных и прямых фрез до 0,05 x

D1 Ad для пазов или Rw для контура * На финишном проходе обычно снижается подача и глубина резания до 0,02 x D1 (максимум)

Обращаетесь к SGS Tool Wizard за более подробной технической информацией

(доступно на www.sgstool.com)

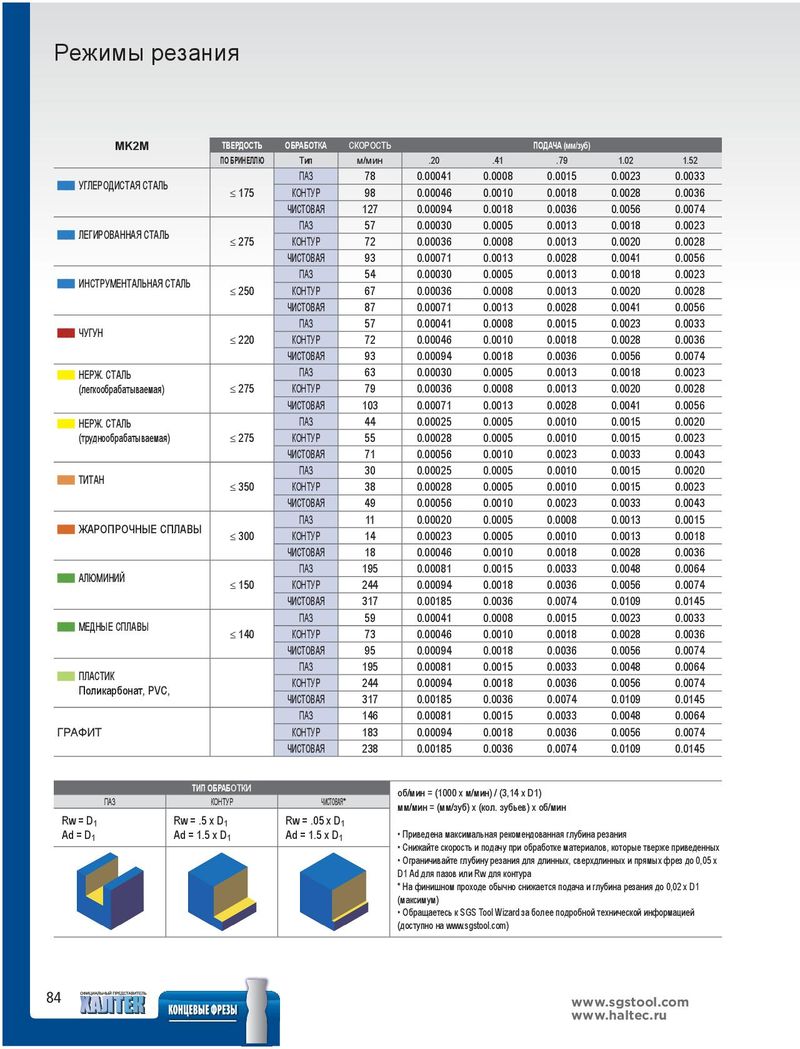

Общий каталог SGS 2015 на русском - страница 84
