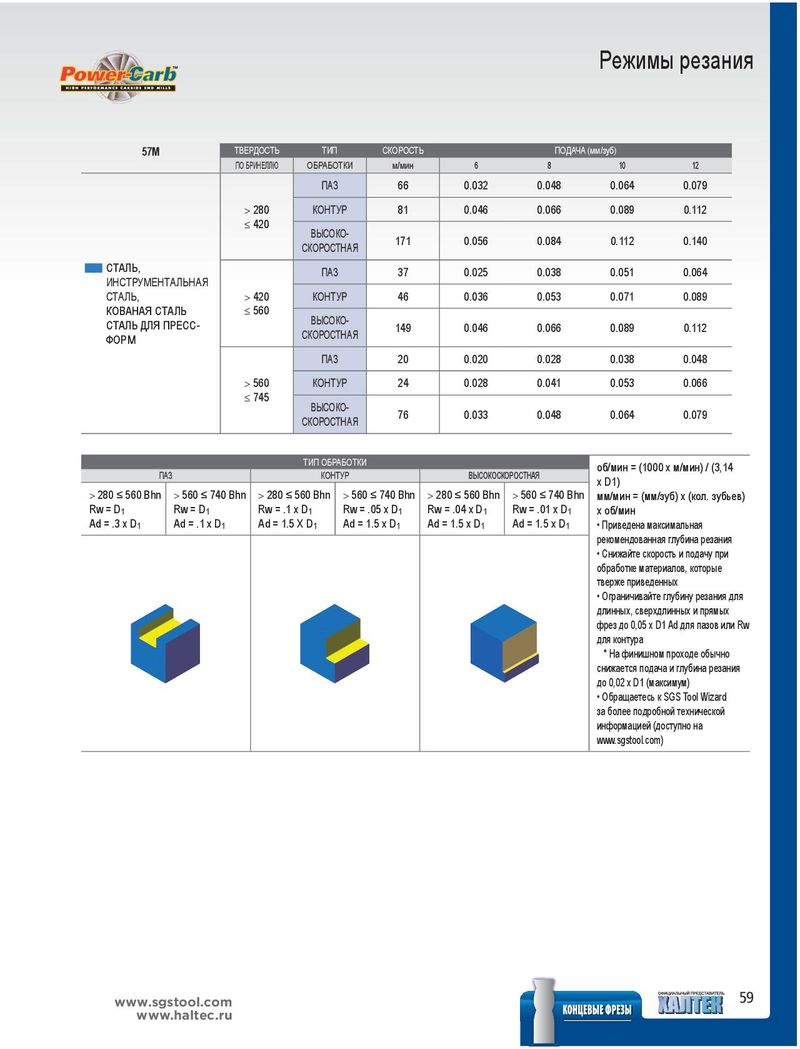

| 57M | ТВЕРДОСТЬ | ТИП | СКОРОСТЬ | ПОДАЧА | (мм/зуб) | ||
| ПО БРИНЕЛЛЮ | ОБРАБОТКИ | м/мин | 6 | 8 | 10 | 12 | |
| ПАЗ | 66 | 0.032 | 0.048 | 0.064 | 0.079 | ||
| >280 | КОНТУР | 81 | 0.046 | 0.066 | 0.089 | 0.112 | |
| ≤420 | ВЫСОКО- СКОРОСТНАЯ | 171 | 0.056 | 0.084 | 0.112 | 0.140 | |
| ■ ■ СТАЛЬ, ИНСТРУМЕНТАЛЬНАЯ | ПАЗ | 37 | 0.025 | 0.038 | 0.051 | 0.064 | |
| СТАЛЬ, | >420 | КОНТУР | 46 | 0.036 | 0.053 | 0.071 | 0.089 |
| КОВАНАЯ СТАЛЬ СТАЛЬ ДЛЯ ПРЕСС- ФОРМ | ≤560 | ВЫСОКО- СКОРОСТНАЯ | 149 | 0.046 | 0.066 | 0.089 | 0.112 |
| ПАЗ | 20 | 0.020 | 0.028 | 0.038 | 0.048 | ||
| >560 | КОНТУР | 24 | 0.028 | 0.041 | 0.053 | 0.066 | |
| ≤745 | ВЫСОКО- СКОРОСТНАЯ | 76 | 0.033 | 0.048 | 0.064 | 0.079 |
ТИП ОБРАБОТКИ об/мин = (1000 x м/мин) / (3,14
ПАЗ КОНТУР ВЫСОКОСКОРОСТНАЯ x D1)
| > 280 ≤ 560 Bhn | > 560 ≤ 740 Bhn | > 280 ≤ 560 Bhn | > 560 ≤ 740 Bhn | > 280 ≤ 560 Bhn | > 560 ≤ 740 Bhn | мм/мин = (мм/зуб) x (кол. зубьев) |
| Rw = D1 | Rw = D1 | Rw = .1 x D1 | Rw = .05 x D1 | Rw = .04 x D1 | Rw = .01 x D1 | x об/мин |
| Ad = .3 x D1 | Ad = .1 x D1 | Ad = 1.5 X D1 | Ad = 1.5 x D1 | Ad = 1.5 x D1 | Ad = 1.5 x D1 | • Приведена максимальная |
рекомендованная глубина резания
- Снижайте скорость и подачу при
обработке материалов, которые тверже приведенных
- Ограничивайте глубину резания для
длинных, сверхдлинных и прямых фрез до 0,05 x D1 Ad для пазов или Rw для контура * На финишном проходе обычно снижается подача и глубина резания до 0,02 x D1 (максимум)
- Обращаетесь к SGS Tool Wizard
за более подробной технической информацией (доступно на www.sgstool.com)
