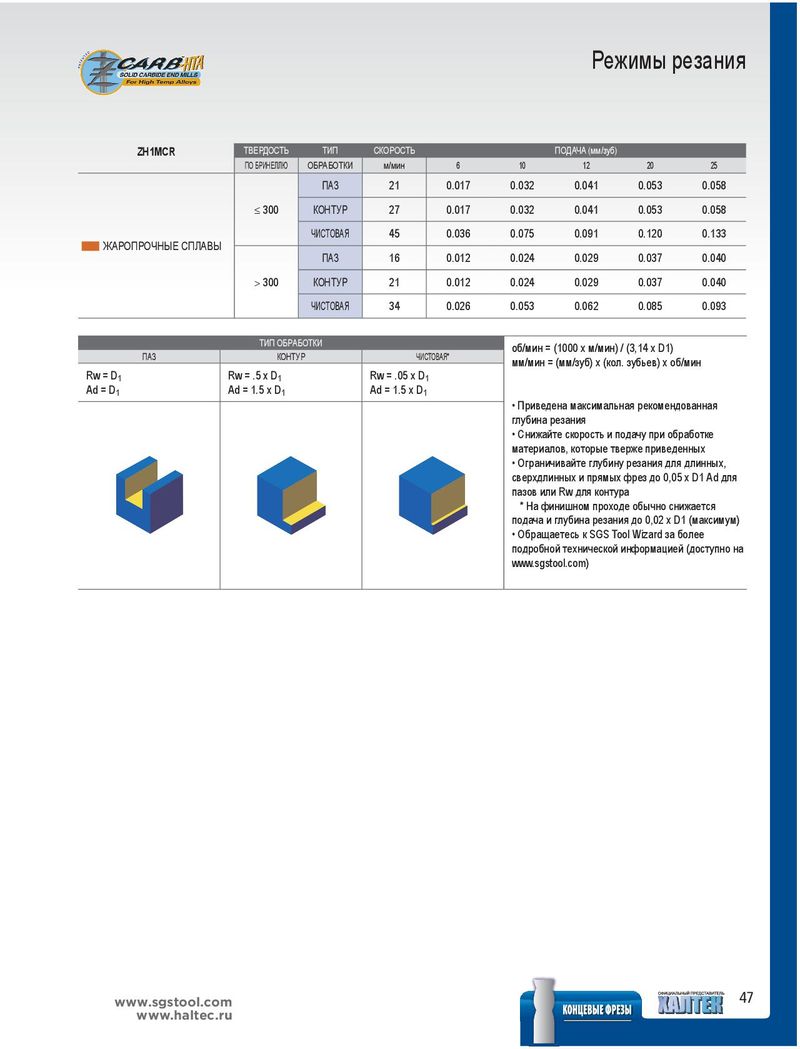

| ZH1MCR | ТВЕРДОСТЬ | ТИП | СКОРОСТЬ | ПОДАЧА(мм/зуб) | ||||
| ПО БРИНЕЛЛЮ | ОБРАБОТКИ | м/мин | 6 | 10 | 12 | 20 | 25 | |
| ПАЗ | 21 | 0.017 | 0.032 | 0.041 | 0.053 | 0.058 | ||
| ≤300 | КОНТУР | 27 | 0.017 | 0.032 | 0.041 | 0.053 | 0.058 | |
| ЧИСТОВАЯ | 45 | 0.036 | 0.075 | 0.091 | 0.120 | 0.133 | ||
| ■ ■ ЖАРОПРОЧНЫЕ СПЛАВЫ | ПАЗ | 16 | 0.012 | 0.024 | 0.029 | 0.037 | 0.040 | |
| >300 | КОНТУР | 21 | 0.012 | 0.024 | 0.029 | 0.037 | 0.040 | |
| ЧИСТОВАЯ | 34 | 0.026 | 0.053 | 0.062 | 0.085 | 0.093 |
| ТИП ОБРАБОТКИ | ||
| ПАЗ | КОНТУР | ЧИСТОВАЯ |
| Rw = D1 | Rw = .5 x D1 | Rw = .05 x D1 |
| Ad = D1 | Ad = 1.5 x D1 | Ad = 1.5 x D1 |
- Приведена максимальная рекомендованная
глубина резания
- Снижайте скорость и подачу при обработке
материалов, которые тверже приведенных
- Ограничивайте глубину резания для длинных,
сверхдлинных и прямых фрез до 0,05 x D1 Ad для пазов или Rw для контура * На финишном проходе обычно снижается подача и глубина резания до 0,02 x D1 (максимум)
- Обращаетесь к SGS Tool Wizard за более
подробной технической информацией (доступно на www.sgstool.com)
