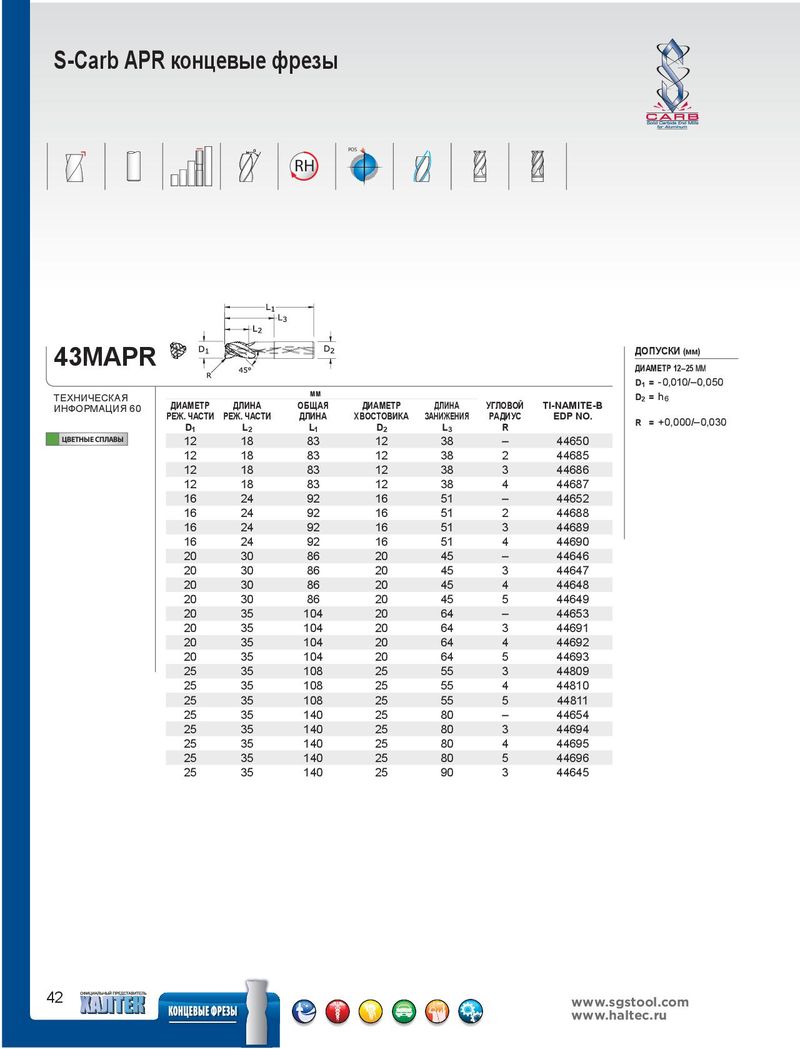

S-Carb APR концевые фрезы
POS
RH
43MAPR ДОПУСКИ (мм) ДИАМЕТР 12–25 ММ D = -0,010/–0,050 1
| ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ 60 | ДИАМЕТР РЕЖ. ЧАСТИ | ДЛИНА РЕЖ. ЧАСТИ | мм ОБЩАЯ ДЛИНА | ДИАМЕТР ХВОСТОВИКА | ДЛИНА ЗАНИЖЕНИЯ | УГЛОВОЙ РАДИУС | TI-NAMITE-B EDP NO. |
| D1 | L2 | L1 | D2 | L3 | R | ||
| ЦВЕТНЫЕ СПЛАВЫ | 12 | 18 | 83 | 12 | 38 | – | 44650 |
| 12 | 18 | 83 | 12 | 38 | 2 | 44685 | |
| 12 | 18 | 83 | 12 | 38 | 3 | 44686 | |
| 12 | 18 | 83 | 12 | 38 | 4 | 44687 | |
| 16 | 24 | 92 | 16 | 51 | – | 44652 | |
| 16 | 24 | 92 | 16 | 51 | 2 | 44688 | |
| 16 | 24 | 92 | 16 | 51 | 3 | 44689 | |
| 16 | 24 | 92 | 16 | 51 | 4 | 44690 | |
| 20 | 30 | 86 | 20 | 45 | – | 44646 | |
| 20 | 30 | 86 | 20 | 45 | 3 | 44647 | |
| 20 | 30 | 86 | 20 | 45 | 4 | 44648 | |
| 20 | 30 | 86 | 20 | 45 | 5 | 44649 | |
| 20 | 35 | 104 | 20 | 64 | – | 44653 | |
| 20 | 35 | 104 | 20 | 64 | 3 | 44691 | |
| 20 | 35 | 104 | 20 | 64 | 4 | 44692 | |
| 20 | 35 | 104 | 20 | 64 | 5 | 44693 | |
| 25 | 35 | 108 | 25 | 55 | 3 | 44809 | |
| 25 | 35 | 108 | 25 | 55 | 4 | 44810 | |
| 25 | 35 | 108 | 25 | 55 | 5 | 44811 | |
| 25 | 35 | 140 | 25 | 80 | – | 44654 | |
| 25 | 35 | 140 | 25 | 80 | 3 | 44694 | |
| 25 | 35 | 140 | 25 | 80 | 4 | 44695 | |
| 25 | 35 | 140 | 25 | 80 | 5 | 44696 | |
| 25 | 35 | 140 | 25 | 90 | 3 | 44645 |
R = +0,000/–0,030
