POS
RH

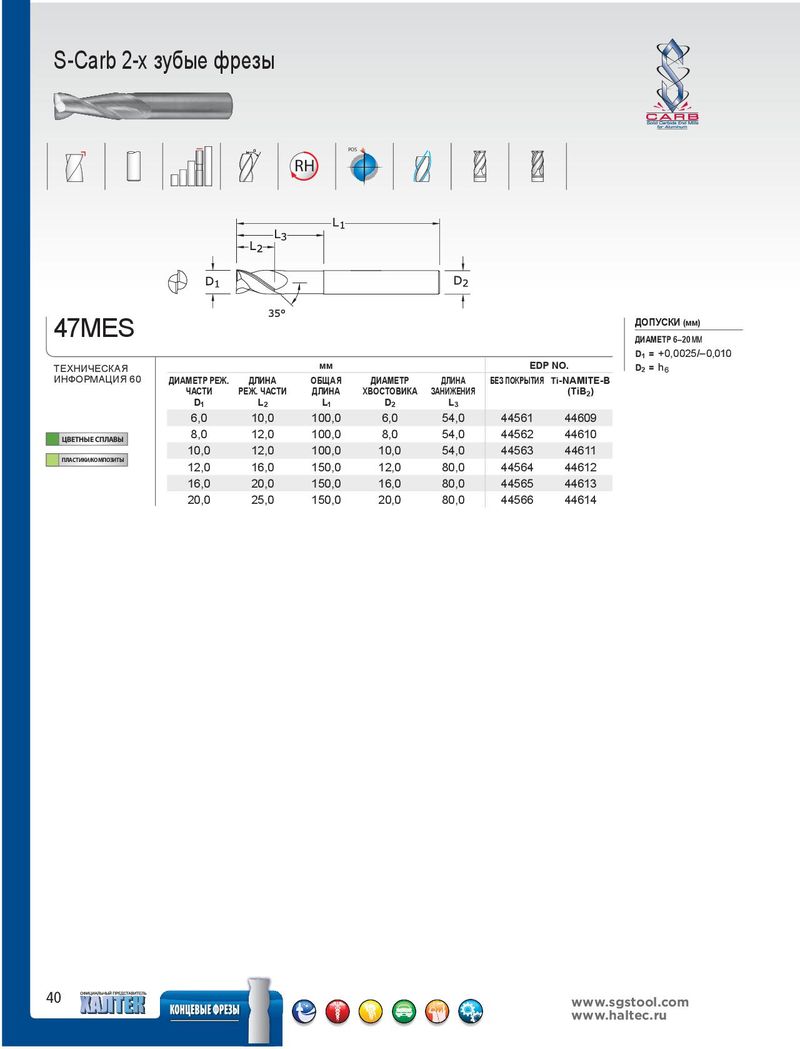

47MES ДОПУСКИ (мм) ДИАМЕТР 6–20 ММ D = +0,0025/–0,010 1
| ТЕХНИЧЕСКАЯ | мм | EDP | NO. | ||||
| ИНФОРМАЦИЯ 60 | ДИАМЕТР РЕЖ. ЧАСТИ D1 | ДЛИНА РЕЖ. ЧАСТИ L2 | ОБЩАЯ ДЛИНА L1 | ДИАМЕТР ХВОСТОВИКА D2 | ДЛИНА ЗАНИЖЕНИЯ L3 | БЕЗ ПОКРЫТИЯ | Ti-NAMITE-B (TiB2) |
| 6,0 | 10,0 | 100,0 | 6,0 | 54,0 | 44561 | 44609 | |
| ЦВЕТНЫЕ СПЛАВЫ | 8,0 | 12,0 | 100,0 | 8,0 | 54,0 | 44562 | 44610 |
| 10,0 | 12,0 | 100,0 | 10,0 | 54,0 | 44563 | 44611 | |
| ПЛАСТИКИ/КОМПОЗИТЫ | 12,0 | 16,0 | 150,0 | 12,0 | 80,0 | 44564 | 44612 |
| 16,0 | 20,0 | 150,0 | 16,0 | 80,0 | 44565 | 44613 | |
| 20,0 | 25,0 | 150,0 | 20,0 | 80,0 | 44566 | 44614 |
2 6
