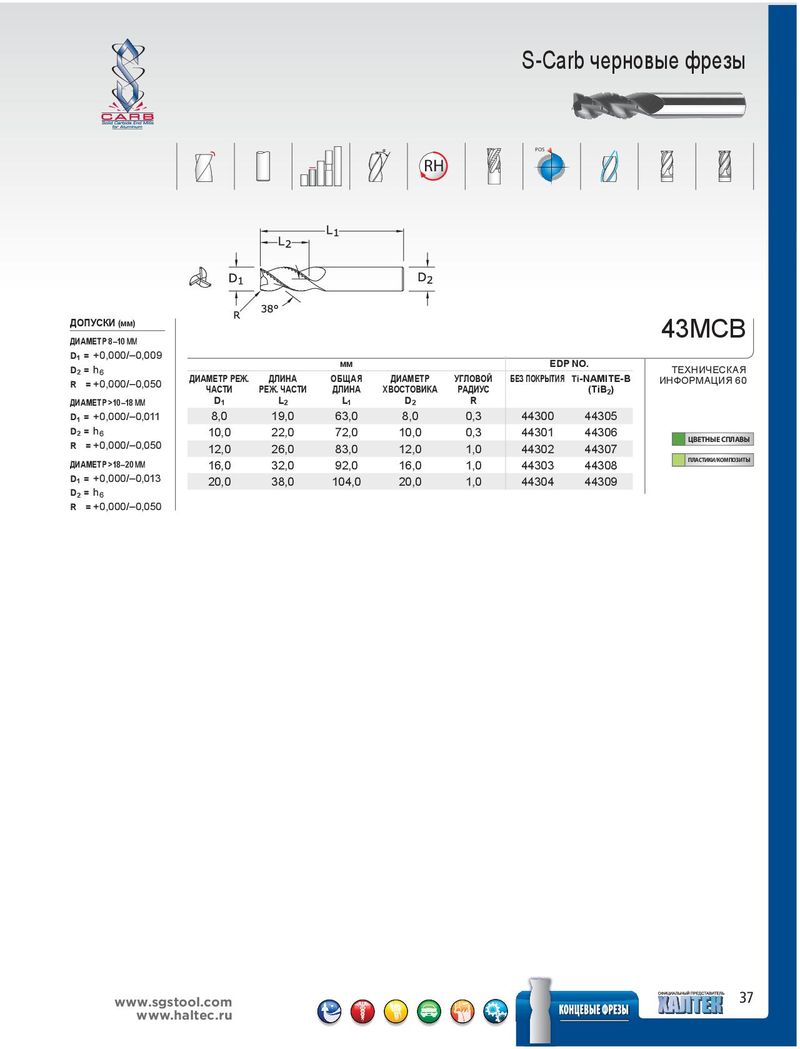

Общий каталог SGS 2015 на русском - страница 37

S-Carb черновые фрезы

POS

RH


ДОПУСКИ (мм)
ДИАМЕТР 8–10 ММ
43MCB
D1 = +0,000/–0,009
мм EDP NO.
D2 = h 6 ТЕХНИЧЕСКАЯ
ДИАМЕТР РЕЖ. ДЛИНА ОБЩАЯ ДИАМЕТР УГЛОВОЙ БЕЗ ПОКРЫТИЯ Ti-NAMITE-B ИНФОРМАЦИЯ 60
R = +0,000/–0,050
ЧАСТИ РЕЖ. ЧАСТИ ДЛИНА ХВОСТОВИКА РАДИУС (TiB2)
ДИАМЕТР >10–18 ММ D1 L2 L1 D2 R
D1 = +0,000/–0,011 8,0 19,0 63,0 8,0 0,3 44300 44305
D2 = h 6 10,0 22,0 72,0 10,0 0,3 44301 44306 ЦВЕТНЫЕ СПЛАВЫ
R = +0,000/–0,050 12,0 26,0 83,0 12,0 1,0 44302 44307
ПЛАСТИКИ/КОМПОЗИТЫ
ДИАМЕТР >18–20 ММ 16,0 32,0 92,0 16,0 1,0 44303 44308
D1 = +0,000/–0,013 20,0 38,0 104,0 20,0 1,0 44304 44309
D2 = h 6
R = +0,000/–0,050
